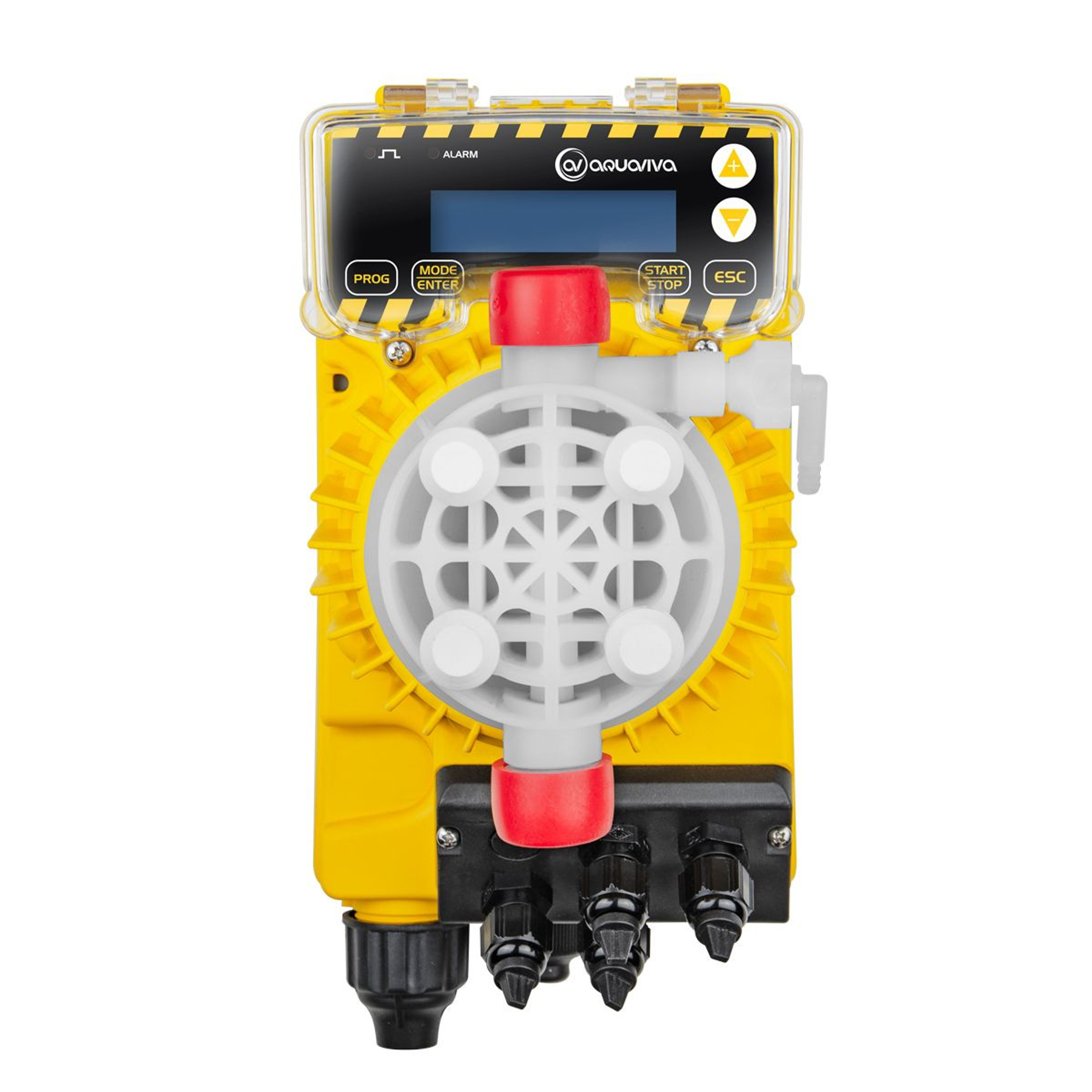

Мембранный дозирующий насос Aquaviva TPG800 Universal 0.1-18 л/ч

67 171 ₽
Есть в наличии в городе:
Код товара:
19525
  • Специальные условия для монтажных организаций
  • Обмен и возврат товара в течение 30 дней после покупки
  • Собственный сервисный центр
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв
Цифровой мембранный дозирующий насос Aquaviva TPG800 Universal - это идеальный вариант для автоматического дозирования химии в бассейн объемом до 750 м³. Aquaviva TPG800 - это улучшенная версия модели APG800. В отличие от предыдущей модели, TPG800 имеет цифровой LCD-дисплей, а также оснащен дополнительными функциями: таймер, сбор статистики, установка пароля, вход для дистанционного управления и режим PPM. Пропорциональное дозирование осуществляется согласно сигналу или от сигнала станции управления дозацией Aquaviva. Также насос предусматривает ручную настройку производительности как в пропорциональном, так и в постоянном режиме работы.
  • Производительность: от 0.1 до 18 л/ч (в зависимости от давления в системе трубопровода)
  • Допустимое давление в системе трубопровода: от 1 до 12 бар
  1. Идеальное решение
для простого и быстрого ухода за водой:
    насос самостоятельно добавляет химию в бассейн
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 750 м³
  3. Надежность и долговечность
    Суперпрочная мембрана из PTFE, стойкая к химреагентам
  4. Режим дозирования
    по таймеру
  5. Пропорциональная дозация от внешнего импульса дозирующей станции:
    от 4 до 20 мА или от 20 до 4 мА
  6. Пропорциональная дозация от сигнала водосчетчика:
    n впрысков на 1 сигнал или 1 впрыск на n сигналов
  7. Сделано в Италии
Мембранный дозирующий насос Aquaviva TPG800 Universal 0.1-18 л/ч

Мембранный дозирующий насос Aquaviva TPG800 Universal с цифровым управлением и регулируемой производительностью от 0.1 до 18 л/ч - это отличное решение для автономной регулировки химии в бассейне без участия человека.

Пропорциональное дозирование основано на сигналах водосчетчика или от сигнала станции управления дозацией Aquaviva. Станция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.

В устройстве предусмотрена ручнная настройка производительности в диапазоне от 0 до 100% как
в пропорциональном, так и в постоянном режиме работы. Это позволяет регулировать дозацию любого реагента
в необходимом объеме.

В случаях когда закончиться реагент, подключенный датчик контроля уровня заблокирует работу насоса. Датчик комплектуется вместе с дозирующим насосом. Высокий уровень пылевлагозащиты IP65 свидетельствует о надежной и долговечной работе устройства.

  1. Тип насоса:
    мембранный
  2. Производительность:
    от 0.1 до 18 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности:
    от 0 до 100%
  4. Средний объем впрыска:
    от 0.36 до 0.94 см³
  5. Частота впрыска:
    от 0 до 300 в минуту
  6. Допустимое давление
в системе трубопровода:
    от 1 до 12 бар
  1. Дозирующая головка насоса
    Из химически стойкого PVDF с фитингами
  2. Цифровая панель с LCD-экраном
  3. Тефлоновая мембрана стойкая
к химическим реагентам
    Срок службы более 5 лет
  1. Автодозация
    Автоматическое добавление нужной дозы реагента по заданным условиям
  2. Гибкая настройка
    Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
  3. Химически стойкие шариковые клапаны
    Из керамики
Ручной режим дозирования
Максимальную производительность насоса можно настраивать в диапазоне от 0 до 100%, то есть от 0.1 до 18 л/час.

Количественный показатель дозы реагента отображается в следующих единицах измерения (на выбор): впрыск/мин, л/ч, галлон/ч, мл/мин. При 100% нагрузке производительность составляет от 7 до 18 л/ч в зависимости от давления в трубопроводе бассейна.
Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
1. Насос дозирует реагент пропорционально величине получаемого токового сигнала от станции управления дозацией Aquaviva в диапазоне
от 4 до 20 мA:
  1. Сигнал 4 мA - дозация прекращается.
  2. Сигнал 20 мА - насос дозирует реагент с максимальной производительностью.
2. Насос дозирует реагент пропорционально величине получаемого токового сигнала от станции управления дозацией Aquaviva, в диапазоне от
20 до 4 мA:
  1. Сигнал 4 мА - насос дозирует реагент с максимальной производительностью.
  2. Сигнал 20 мА - дозация прекращается.
Настроить объем впрыска дозируемого реагента от 0 до 100% можно с помощью меню программирования.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Настроить необходимый объем реагента и общее время дозирования можно в меню программирования. Также есть возможность регулировки объема впрыска и концентрации дозируемого раствора. Насос самостоятельно рассчитает требуемую частоту дозации, которую можно регулировать при необходимости. Выберите тип дозации литр/импульс или импульс/литр:
Умножение сигнала 1:n
Возможность отрегулировать количество впрысков дозируемого реагента на каждый полученный импульс водосчетчика.
Деление сигнала n:1
Возможность отрегулировать необходимое количество полученных импульсов водосчетчика для осуществления 1 впрыска дозируемого реагента.
Режим "Доза"

Данный режим дозирования можно применять при получении внешнего импульсного сигнала (например, при замыкании контактов). Для включения режима "Доза" необходимо задать обьем реагента и время, в течение которого должен дозироваться реагент. Дозация происходит после получения внешнего импульсного сигнала. Например, можно задать, чтобы насос дозировал 50 мл в течение 1 минуты.

Режим "Р.Р.М."

В этом режиме насос-дозатор может автоматически готовить раствор необходимой концентрации. Для этого необходимо установить соотношение литров к импульсу водосчетчика или импульсов водосчетчика к литру. Также можно установить объем одного впрыска насоса, концентрацию дозируемого реагента и требуемую концентрацию дозируемого реагента в трубопроводе.

Режим дозирования по таймеру

Данный режим дозирования возможен при получении сигнала от внешнего источника. При получении сигнала насос дозирует реагент в заданном объеме. Объем задается в мл. В качестве внешнего источника сигнала может выступать любое оборудование: кнопка, ситстема фильтрации, станция качества воды и др. Режим дозирования по таймеру имеет три варианта:

1. Дозирование реагента по факту поступления сигнала.
2. Дозирование реагента с задержкой после поступления сигнала. Время задержки устанавливается в минутах или часах.
3. Дозирование реагента с заданной периодичностью после поступления внешенего сигнала. Данная функция полезна при дозировании флокулянта, который рекомендуется добавлять в воду бассейна частями.


При необходимости задержку дозирования можно включить вместе с периодичным дозированием.

LCD-дисплей
  1. Светодиодные индикаторы работы насоса и сигнала тревоги
    1. Включение/выключение насоса
    2. Сброс сигнала тревоги
Используется для настройки и перемещения по меню
  1. Вход и выход из меню программирования дозации
    1. Показывает на дисплее программируемые значения в режиме работы
    2. Увеличивает или уменьшает значение параметра при одновременном нажатии с кнопками + или -
Функциональные возможности дозирующего насоса

1 2 Подключение реле для подачи сигнала тревоги:
позволяет контролировать наличие реагента в удаленном режиме.
Реле приобретается отдельно.

3 4 Подключение к станции управления дозацией Aquaviva:
позволяет дозировать реагент согласно входному сигналу от 4 до 20 мА.
Станция приобретается отдельно.

5 6 Подключение выносной кнопки запуска и остановки:
позволяет выбрать наиболее удобное место для дистанционного управления дозацией.
Кнопка приобретается отдельно.

7 8 Подключение водосчетчика:
позволяет дозировать реагент согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

9 10 Подключение датчика протока:
предотвращает риск дозирования реагентов при отключении фильтрационного насоса.
Датчик приобретается отдельно.

11 Подключение датчика контроля уровня жидкого реагента:
когда заканчиваются реагенты, индикатор на панели управления загорается красным цветом, работа насоса блокируется, продлевая срок его службы.
Датчик поставляется в комплекте с дозирующим насосом.


Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Производительность насоса можно отрегулировать от 0.1 до 18 л/час в зависимости от давления в трубопроводе.
Как правило, давление в трубопроводе бассейна не превышает 2 бар, при необходимости можно увеличить
скорость дозирования до 17 л/час.

Характеристики
Тип насоса Мембранный
Материал мембраны PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления LCD-дисплей + клавиатура
Возможность регулировки производительности, л/ч Да, можно регулировать:
• от 0 до 100 %
• впрыск/мин
• л/ч
• галлон/ч
• мл/мин
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да, датчик в комплекте
Подключение датчика протока Да, датчик приобретается отдельно
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Да, старт/стоп/пауза, кнопка приобретается отдельно
Подключение водосчетчика с импульсным входом Да, водосчетчик приобретается отдельно
Подключение к станции управления дозацией Aquaviva Да, пропорциональное дозирование в зависимости от сигнала (от 4 до 20 мА или от 20 до 4 мА)
Задержка включения Да
Задержка калибровки Нет
Сбор статистики Да
Таймер Да
Пароль Да
Допустимое давление в трубопроводе, бар от 1 до 12
Средний объем впрыска, см³ от 0.36 до 0.94
Производительность, л/ч от 0.1 до 18
Производительность, впрыск/м от 0 до 300
Размер соединительной трубки (внутренний/внешний), мм 4/6
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVDF
Материал шаров в клапанах Керамика
Материал обратного клапана PVC
Питание, В 220
Мощность, Вт 12-22
Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель с LСD-дисплеем и клавиатурой
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Габариты
Комплектация
  1. 1
    Мембранный дозирующий насос Aquaviva TPG800 Universal 0.1-18 л/ч
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7
    Уплотнительные сальники из FPM и EPDM
  8. 8
    Трубка из PE для подачи реагентов, 2 м
  9. 9
    Трубка из PVC для всасывания реагентов, 2 м
  10. 10
    Датчик уровня реагента
  11. 11
    Крепление датчика уровня
Общий принцип работы мембранных насосов
Соленоидные насосы относятся к наиболее востребованным устройствам в сфере дозирующего оборудования. Они компактнее поршневых и электромоторных моделей, но значительно производительнее перистальтических насосов. Мембранный дозирующий насос способен прокачивать достаточный объем реагента при повышенном давлении, за счет чего может использоваться практически на любых объектах водоподготовки.

Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает прокачиваемую жидкость через рабочую головку устройства. Мембрана приводится в движение штоком, работающим от электромагнитной катушки (соленоид).

Керамические клапаны шарикового типа препятствуют возврату жидкости в обратном направлении.

В мембранных насосах основным узлом контактирующим с раствором является мембрана.



Дозирующие насосы Aquaviva используют мембраны PTFE из политетрафторэтилена с рабочим циклом до 5 лет.


Мембрана для дозирующих насосов Aquaviva

Мембрана - это главный элемент дозирующего насоса, который контактирует с реагентами. В дозирующих насосах Aquaviva используются мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал предназначен для работы с агрессивными химическими реагентами.

PTFE не разрушается под воздействием кислот, щелочей и дезинфицирующих средств. Срок службы тефлоновой мембраны превышает 5 лет непрерывной работы. Съемная рабочая головка позволяет быстро заменить мембрану насоса, не разбирая изделие.

Схема установки
О компании Aquaviva

Бренд Aquaviva - ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: насосы и фильтры, осушители и водопады, оборудование для обработки воды и ухода за бассейном, освещение, трубы и фитинги, комплектующие и аксессуары.

Производственные линии компании Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса.

Компания Aquaviva - это многолетний опыт работы, конкурентная цена, надежная и инновационная продукция.

Характеристики
Характеристики
Заводской артикулTPG800NHP0005
Скачиваемые материалыИнструкция
Вид насосаМембранный
Рекомендуемый объем бассейна, м³До 750
Производительность, л/чот 0.1 до 18 (в зависимости от давления в системе трубопровода)
РегулировкаРучная
Цифровая панель управленияДа
Постоянный режим дозированияДа
Система дозированияПропорционально
Пропорциональный режим дозированияДа
Дозирование по таймеруДа
Подключение датчика уровняДа (датчик идет в комплекте)
Подключение датчика протокаДа (датчик приобретается отдельно)
Подключение датчика температурыНет
Подключение водосчетчика с импульсным выходомДа (водосчетчик приобретается отдельно)
Подключение выносной кнопки удаленного управленияДа (приобретается отдельно)
Подключение к станции управления дозацией AquavivaДа (станция приобретается отдельно)
Материал головки насосаPVDF
Материал мембраныPTFE
Материал шарика крышки насосаКерамика
Средний объем впрыска, см³от 0.36 до 0.94
Частота впрыска, впрыск/минот 0 до 300
Рекомендуемая высота всасывания, м1
Максимальная высота всасывания, м1.5
Количество фаз1 (220-240 В)
Потребляемая мощность, Втот 12 до 22
СоединениеВнутреннее 4 мм / внешнее 6 мм
Степень защитыIP65
Комплектация
Вес, кг1
ПроизводительAquaviva
Страна производстваИталия
Гарантия24 месяца
