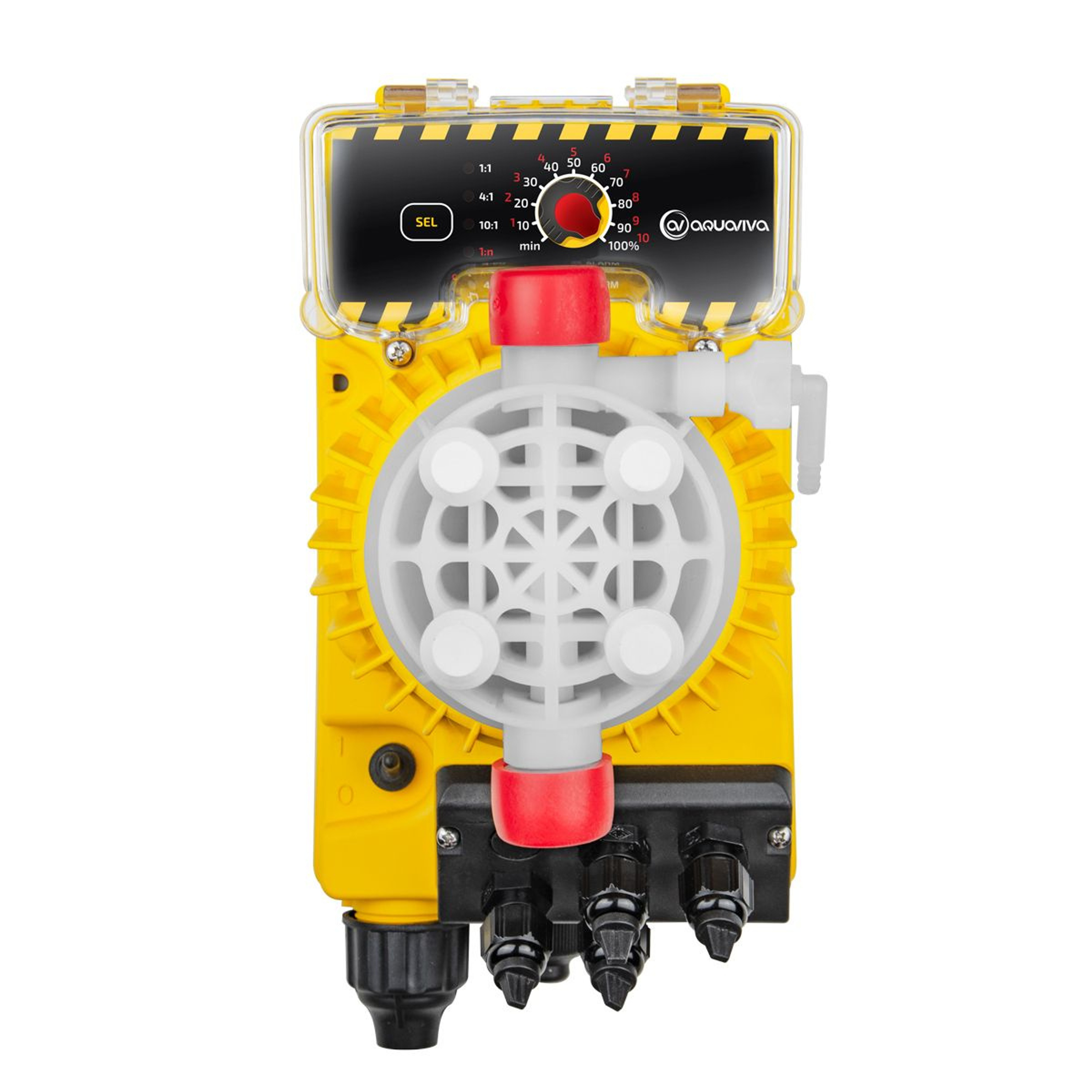

Мембранный дозирующий насос Aquaviva APG800 Universal 0.1-18 л/ч

37 411 ₽
Нет в наличии
Код товара:
19522
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв
Универсальный мембранный дозирующий насос Aquaviva APG800 Universal - это оптимальный вариант для автоматического дозирования химии в бассейн объемом до 750 000 л. Насос оснащен аналоговым управлением. Ручная настройка производительности позволяет дозировать любые реагенты с постоянной скоростью по проценту от максимальной производительности. Пропорциональное дозирование осуществляется от внешнего импульса или согласно сигналу водосчетчика.
  • Производительность: 0,1 до 18 л/ч (в зависимости от давления в системе трубопровода)
  • Допустимое давление в системе трубопровода: от 1 до 12 бар
  1. Идеальное решение
для простого и быстрого ухода
за водой:
    насос добавляет
 химию в бассейн сам!
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 750 м³
  3. Надежность и долговечность
    Суперпрочная мембрана из PTFE, стойкая к химреагентам
  4. Аналоговый регулятор производительности от 0 до 100%
    Простота управления
  5. Пропорциональная дозация:
    от внешнего импульса или от сигнала водосчетчика
  6. Сделано в Италии
Мембранный дозирующий насос Aquaviva APG800 Universal 15 л/ч

Мембранный дозирующий насос Aquaviva APG800 - это отличное решение для поддержания постоянного уровня необходимых химических реагентов в воде бассейне. Аналоговое управление насоса позволяет точно регулировать подачу химических растворов от 0,1 до 18 л/ч. Дозация осуществляется в постоянном автоматическим режиме, без участия человека.

Пропорциональное дозирование управляется сигналом сигналом водосчетчика (доступны четыре возможных режима) или станцией управления дозации Aquaviva. Оба устройства - водосчетчик и Станция управления дозацией Aquaviva приобретаются отдельно.

Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в постоянном, так и в пропорциональном режиме работы. Это дает возможность установить точную дозировку нужного химического состава для бассейна.

Рекомендуем подключить датчик контроля уровня - он остановит работу насоса при исчерпании жидкого реагента. Датчик поставляется в комплекте с дозирующим насосом. Двухпозиционный переключатель значительно увеличивает дополнительные возможности насоса. Насос обладает высоким уровнем защиты - IP65. Это гарантирует его надежную и долговечную работу.

  1. Тип насоса:
    мембранный
  2. Производительность:
    от 0,1 до 18 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности:
    от 0 до 100%
  4. Средний объем впрыска:
    от 0,36 до 0,94 см³
  5. Частота впрыска:
    от 0 до 160 в минуту
  6. Допустимое давление
в системе трубопровода:
    от 1 до 12 бар
  1. Дозирующая головка насоса из химически стойкого PVDF с фитингами
  2. Тефлоновая мембрана стойкая
к химическим реагентам
    Срок службы более 5 лет
  3. Панель управления:
    1. Потенциометр для регулировки производительности от 0 до 100%
    2. Кнопка SET для выбора режима
    3. Светодиодные индикаторы режимов дозации
  1. Тумблер включения/выключения
  1. Гибкая настройка автодозации
    режим постоянного и пропорционального дозирования
  2. Химически стойкие шариковые клапаны из керамики
  3. Автодозация
    1. Постоянное добавление выбранной дозы реагента
    2. Пропорциональное добавление необходимой дозы по сигналу станции дозирования
    3. Пропорциональное добавление необходимой дозы по сигналу водосчетчика
Ручная настройка дозирования в постоянном режиме
Вы можете задать количество дозируемого реагента вручную.
Для этого поверните ручку потенциометра относительно белой шкалы в нужное положение. После этого насос будет автоматически дозировать нужный реагент согласно выбранному значению (от 0 до 100%)..
При выбранном значении 100% насос дозирует от 7 до 18 л/ч. Этот показатель зависит от давления в трубопроводе бассейна.
Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
Насос управляет дозировкой реагента, основываясь на получаемом сигнале от станции управления дозацией Aquaviva. Станция подает электрический сигнал в диапазоне от 4 до 20 мA.
  1. Сигнал 4 мA - подача реагента прекращается.
  2. Сигнал 20 мА - насос дозирует реагент с максимальной заданной производительностью.
Отрегулировать объем впрыска дозируемого реагента от 0 до 100% можно при помощи белой шкалы потенциометра.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Чтобы выбрать необходимый режим работы, нажимайте кнопку SEL до тех пор, пока соответствующий светодиод не загорится.
Умножение сигнала 1:n - от 1 до 10 впрысков на 1 сигнал
Данная функция позволяет увеличить количество впрысков на 1 получаемый насосом импульс. Это можно сделать с помощью красной шкалы потенциометра, выбрав значение от 1 до 10 впрысков на каждый полученный импульс.
Деление сигнала 1:n - от 1 до 10 впрысков на 1 сигнал
  1. Деление сигнала 1:1
    Насос делает 1 впрыск после получения 1 импульса.
  2. Деление сигнала 10:1
    Насос делает 1 впрыск после получения 10 импульсов.
  3. Деление сигнала 4:1
    Насос делает 1 впрыск после получения 4 импульсов.

С помощью белой шкалы потенциометра можно отрегулировать объем впрыска дозируемого реагента от 0 до 100%.
Простота управления
  1. Светодиодный индикатор отсутствия жидкого реагента
  2. Кнопка переключения режимов работы
  3. Красная шкала регулировки количества впрысков на 1 сигнал в режиме умножения пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
  1. Светодиодные индикаторы режимов умножения 1:(от 1 до 10) и деления (1:1, 4:1, 10:1) пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
  1. Ручка потенциометра для регулировки производительности дозации
  2. Белая шкала регулировки объема впрыска от 0 до 100%
  3. Светодиодный индикатор режима пропорционального дозирования относительно токового сигнала станции управления дозацией
    Aquaviva (от 4 до 20 мА)
Функциональные возможности дозирующего насоса

1,2 Подключение реле для подачи сигнала тревоги:
дает возможность в удаленном режиме контролировать наличие реагента. Реле приобретается отдельно.

3,4 Подключение к станции управления дозацией Aquaviva:
станция управляет работой насоса (посредством электрических сигналов от 4 до 20 мА), увеличивая или уменьшая дозу реагента. Станция приобретается отдельно.

5 Не используется.

6,7 Подключение водосчетчика:
позволяет управлять дозировкой реагента согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

8 Блок из 6 двухпозиционных переключателей
увеличивает функциональные возможности насоса.

9 Подключение датчика контроля уровня жидкого реагента:
Подключение датчика контроля уровня жидкого реагента: когда реагенты заканчиваются, на панели управления загорается красным цветом индикатор, работа насоса останавливается. Датчик поставляется в комплекте с дозирующим насосом.

Блок двухпозиционных переключателей
Расположенный на электронной плате дозирующего насоса, блок состоит из 6 двухпозиционных переключателей. Каждый из них предусматривает
2 положения: OFF и ON:

1) Блокировка выбора режима работы насоса
OFF - кнопка SEL работает для выбора режима работы насоса.
ON - кнопка SEL работает для включения и выключения работы насоса.

2) Блокировка остановки работы насоса при отсутствии реагента
OFF - если датчик уровня подключен, при исчерпании жидкого реагента - красный светодиод загорается, а работа насоса останавливается.
ON - при тех же условиях красный светодиод загорается, но насос продолжает работать.

3) Переключение режимов работы реле сигнализации
OFF - реле сигнализации нормально - разомкнуто. Когда жидкий реагент заканчивается, реле замыкается.
ON - реле сигнализации нормально - замкнуто. Когда жидкий реагент заканчивается - реле размыкается.

4) Блокировка потенциометра в режиме дозации от сигнала водосчетчика*
OFF - возможность регулировки объема впрыска при помощи потенциометра включена.
ON - возможность регулировки объема впрыска при помощи потенциометра отключена.
*Переключатель активен только при работе насоса от внешнего импульсного сигнала водосчетчика в режимах 1:1, 4:1, 10:1 и 1:n.

5) Не используется

6) Не используется

Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Максимальную производительность насоса можно отрегулировать от 7 до 18 л/ч в зависимости от давления в трубопроводе. Как правило, в трубопроводе бассейна давление не превышает 2 бар, поэтому при необходимости вы можете увеличить
скорость дозирования до 17 л/ч.

Характеристики
Тип насоса, материал узла, контактирующего с реагентами Мембранный, мембрана PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления Аналоговое: понтенциометр + кнопка настройки режимов + двухпозиционный переключатель блокировки панели управления и настройки датчика уровня + 5 сведодиодных индикаторов режимов дозации + 1 индикатор отсутствия реагента
Возможность регулировки частоты впрыска, впрыск/мин Да, пропорциональная автодозация:
от сигнала станции управления дозацией Aquaviva (от 4 до 20 мA), а также от 1 до 10 впрысков на 1 сигнал водосчетчика или 1 впрыск на 1/4/10 сигналов водосчетчика"
Возможность регулировки производительности от 0 до 100% Да (от 0 до 100% потенциометром)
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да (датчик в комплекте)
Подключение датчика протока Нет
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Нет
Подключение водосчетчика с импульсным выходом Да (водосчетчик приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да, в пропорциональном режиме от 4 до 20 мА (станция приобретается отдельно)
Задержка включения Нет
Задержка калибровки Нет
Сбор статистики Нет
Таймер Нет
Пароль Нет
Допустимое давление в трубопроводе, бар от 1 до 12
Средний объем впрыска, см³ от 0,36 до 0,94
Производительность, л/ч 0,1 до 18
Производительность, впрыск/м от 0 до 300
Диаметр штуцерных соединений, мм 4/6
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVDF
Материал шаров в клапанах Керамика
Материал обратного клапана FPM-EPDM
Питание, В 220
Мощность, Вт 12
Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Габариты
Комплектация
  1. 1
    Мембранный дозирующий насос Aquaviva APG800 Universal
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7
    Уплотнительные сальники из FPM и EPDM
  8. 8
    Трубка из PE для подачи реагентов, 2 м
  9. 9
    Трубка из PVC для всасывания реагентов, 4 м
  10. 10
    Датчик уровня реагента
  11. 11
    Крепление датчика уровня
Общий принцип работы мембранных насосов
Соленоидные (мембранные) насосы - наиболее востребованы в сфере дозирующего оборудования. Они более компактны, чем электромоторные и поршневые модели, при этом значительно превосходят перистальтические насосы по производительности. Мембранный дозирующий насос может прокачивать необходимый объем реагента даже при повышенном давлении, благодаря этому может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает перекачиваемый раствор через рабочую головку устройства. Мембрана приводит в движение шток, работающий от соленоида (электромагнитной катушки).
Керамические клапаны шарикового типа (стойкие к химическим составам), препятствуют возврату жидкости в обратном направлении.

В мембранных насосах именно мембрана является основным узлом, контактирующим с химическим раствором.

Дозирующие насосы Aquaviva используют надежные мембраны PTFE из политетрафторэтилена, их рабочий цикл составляет не менее 5 лет.

Мембрана для дозирующих насосов Aquaviva

Мембрана - это основной элемент дозирующего насоса, который контактирует с химическими растворами. В насосах Aquaviva используются высококачественные мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал прекрасно зарекомендовал себя при работе с агрессивными химическими реагентами.

PTFE не разрушается под воздействием дезинфицирующих средств, щелочей и кислот. Срок службы тефлоновой мембраны составляет не менее 5 лет непрерывной работы. Рабочая головка - съемная. Это дает возможность легко заменить мембрану насоса, без необходимости разбирать весь насос.

Схема установки
О компании Aquaviva

Компания Aquaviva - ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: насосы и фильтры, осушители и водопады, оборудование для обработки воды и ухода за бассейном, освещение, трубы и фитинги, комплектующие и аксессуары.

Производственные мощности бренда Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса.

Бренд Aquaviva - это многолетний опыт работы, конкурентная цена, надежная и инновационная продукция.

Характеристики
Характеристики
Скачиваемые материалыИнструкция
Вид насосаМембранный
Рекомендуемый объем бассейна, м³До 750
Производительность, л/чот 0.1 до 18 (в зависимости от давления в системе трубопровода)
РегулировкаРучная
Цифровая панель управленияНет
Постоянный режим дозированияДа
Система дозированияПропорционально
Пропорциональный режим дозированияДа
Дозирование по таймеруНет
Подключение датчика уровняДа (датчик идет в комплекте)
Подключение датчика протокаНет
Подключение датчика температурыНет
Подключение водосчетчика с импульсным выходомДа (водосчетчик приобретается отдельно)
Подключение выносной кнопки удаленного управленияНет
Подключение к станции управления дозацией AquavivaДа (станция приобретается отдельно)
Материал головки насосаPVDF
Материал мембраныPTFE
Материал шарика крышки насосаКерамика
Средний объем впрыска, см³от 0.36 до 0.94
Частота впрыска, впрыск/минот 0 до 300
Рекомендуемая высота всасывания, м1
Максимальная высота всасывания, м1.5
Количество фаз1 (220-240 В)
Потребляемая мощность, Вт12
СоединениеВнутреннее 4 мм / внешнее 6 мм
Степень защитыIP65
Комплектация
Вес, кг1
ПроизводительAquaviva
Страна производстваИталия
Гарантия24 месяца
