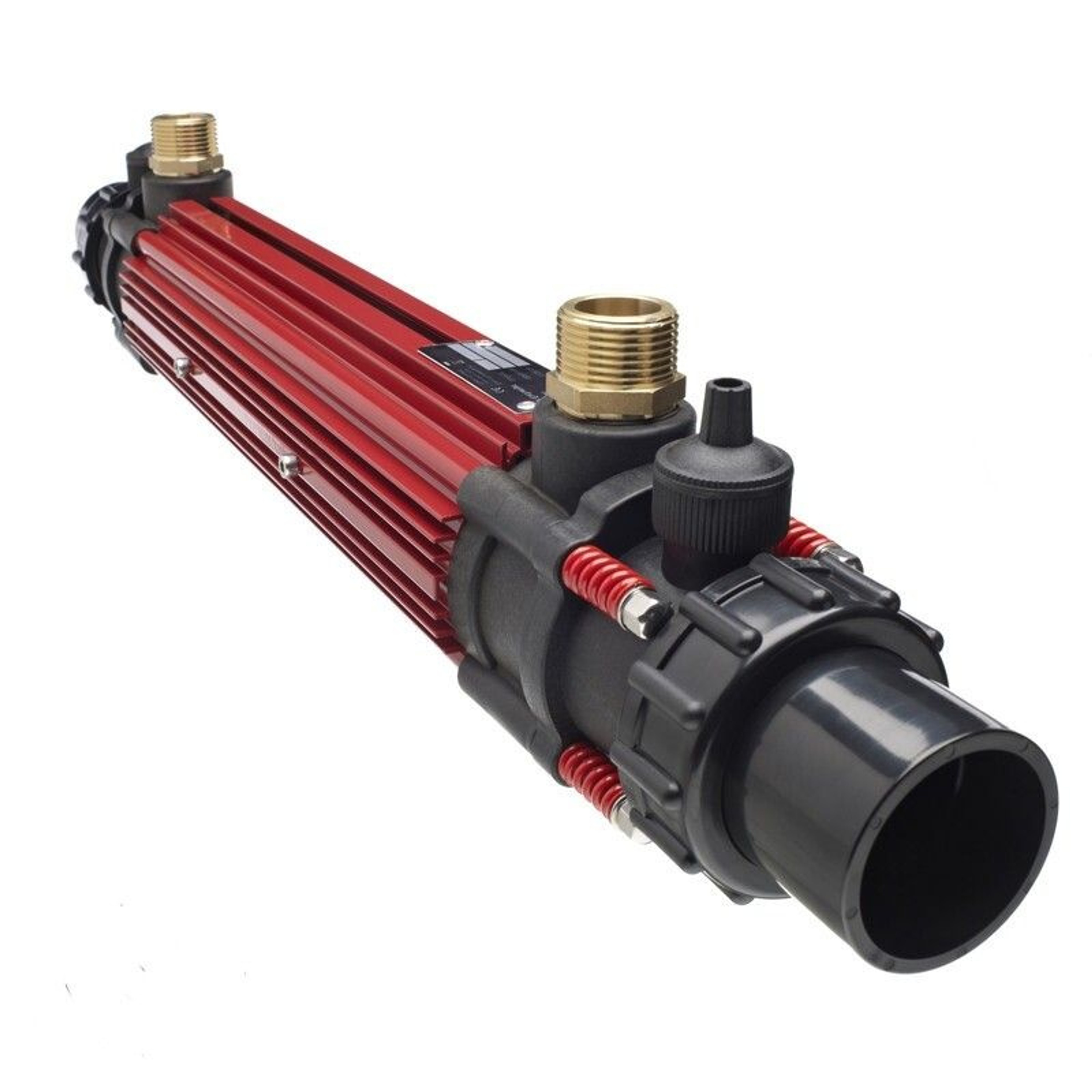

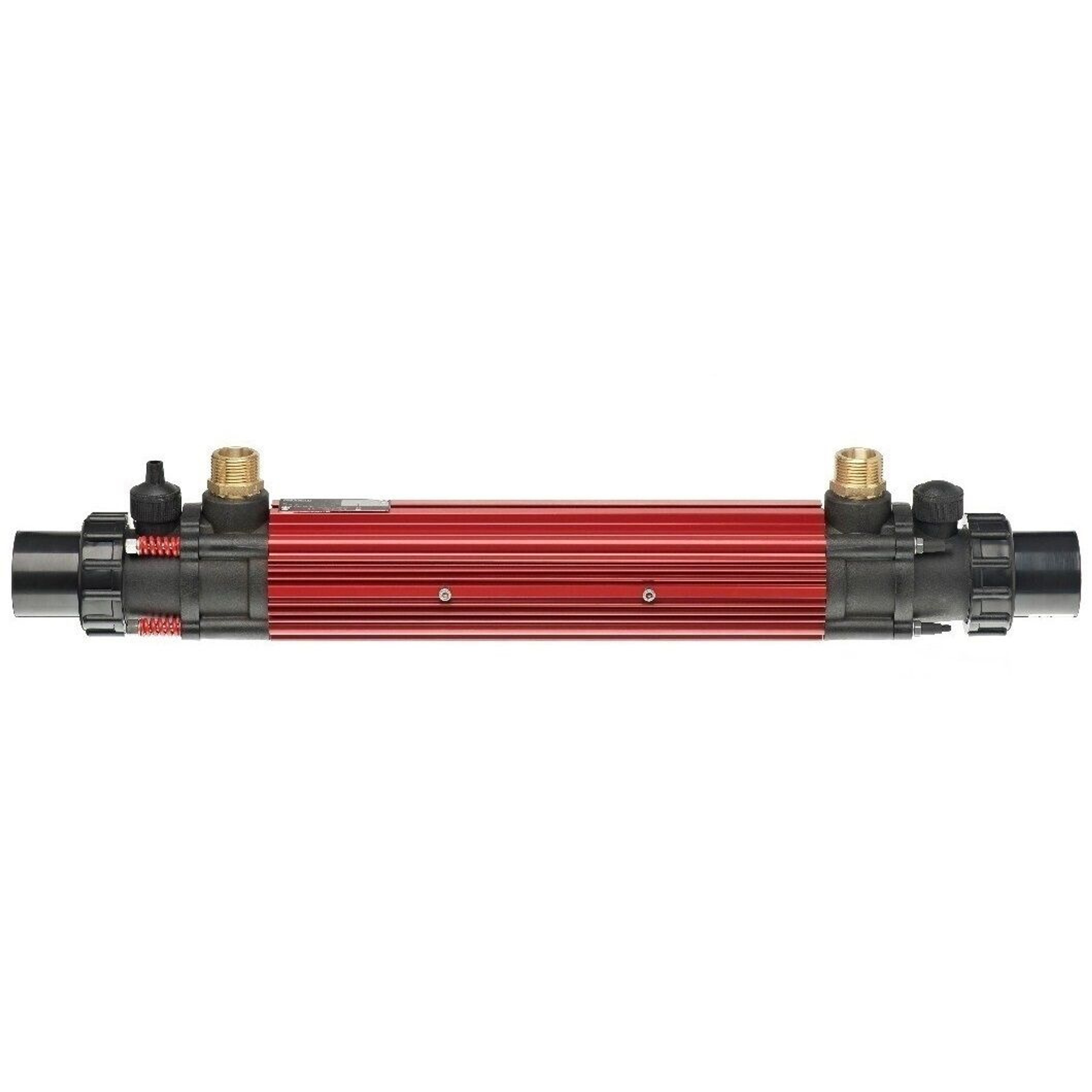

Теплообменник Elecro G2 49 кВт Titan
- Специальные условия для монтажных организаций
- Обмен и возврат товара в течение 30 дней после покупки
- Собственный сервисный центр
Теплообменник Elecro G2 для обогрева бассейнов. Имеет уникальный дизайн и надежную конструкцию из нержавеющей стали, титана, полимера и латуни. Обеспечивает непревзойденно большую площадь теплообмена с минимальными теплопотерями. Оптимальное решение для применения с газовыми или топливными бойлерами, солнечными панелями и другими тепловыми агрегатами.
- Мощность: 49 кВт
- Трубки: титан
- Корпус: нерж. сталь 316
- Первичный контур: 1"
- Вторичный контур: 1.5"
Производитель не рекомендует использовать пропиленгликоль в качестве теплоносителя, так как это может привести к протеканию в результате разрушения резиновых уплотнителей. Рекомендуем теплообменники Elecro Escalade для использования с пропиленгликолем
Первичный контур
Вторичный контур
Мощность
Технические
параметры
Теплообменник Elecro G2 HE 49T используется для эффективного и экономичного подогрева воды в бассейне. Рекомендуется применять оборудование в бассейнах домашнего типа малой и средней вместительности. Принцип работы теплообменника заключается во взаимодействии двух контуров (первичный-вторичный) с горячим и холодным теплоносителем. В результате их взаимодействия происходит процесс теплообмена, холодная вода, проходя через пучок нагревательных титановых трубок, нагревается до определенной температуры и возвращается в бассейн. Для этого к теплообменнику подводится источник тепла, в качестве которого может выступать газовый котел отопления, тепловой насос, бойлер или другое оборудование, производящее тепло. Мощность теплообменника Elecro G2 HE 49T составляет 49 кВт. Оборудование спроэктировано и выпущено в Англии. Производитель – Elecro Engineering UK.
Латунные фитинги с НР резьбой на 1 дюйм

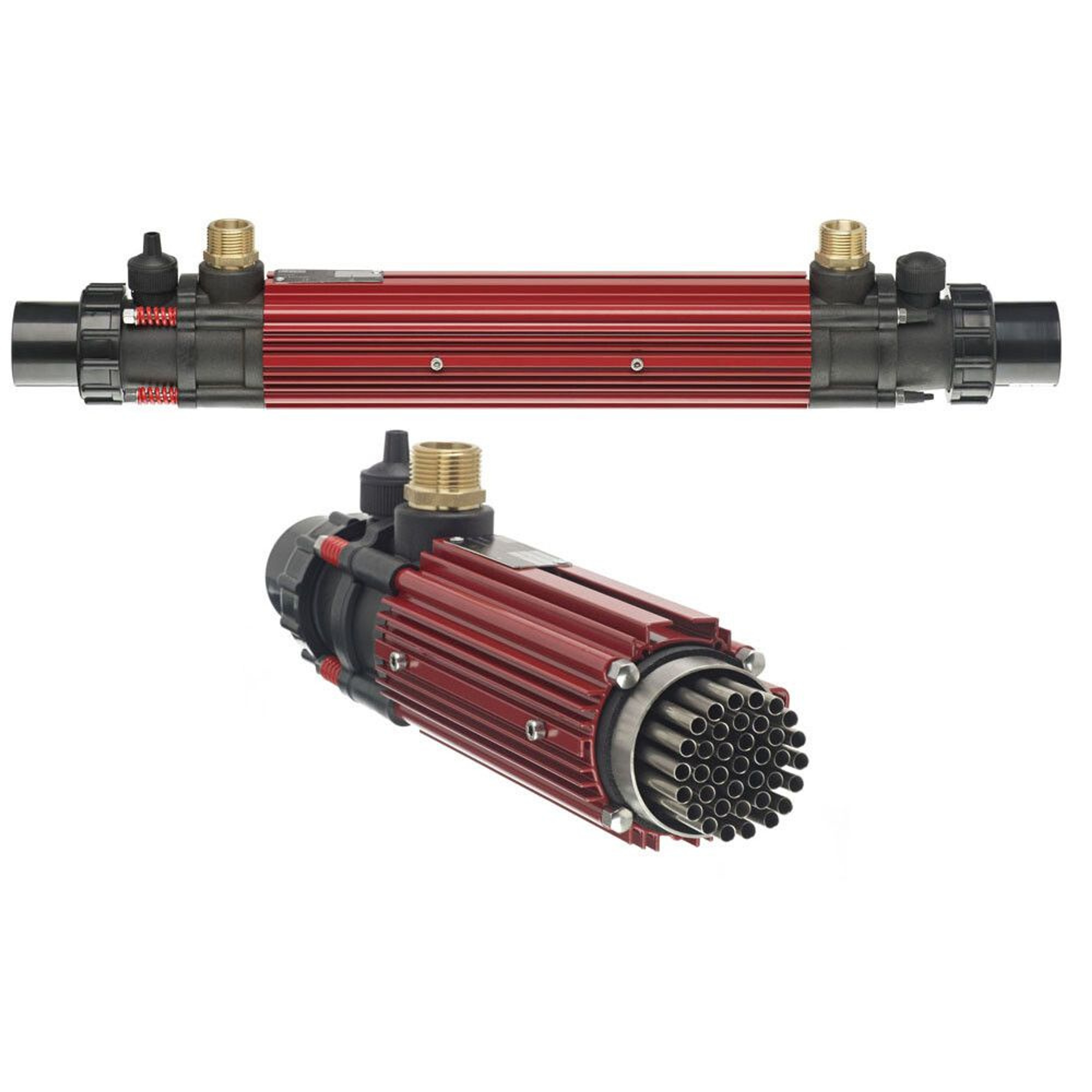

Пучок титановых трубок в решетке из полиамида
Нержавеющая сталь BS 316L и термостойкий полимер
Подключение к трубам посредством пластиковых муфт на 50 мм
Конструктивные
особенности
Теплообменник Elecro G2 HE 49T 49 kw оборудован титановым элементом для теплоотдачи с большой площадью. Конструкция агрегата состоит из плотного пучка титановых трубок диаметром 7 мм, закрепленных в трубной решетке из полиамидного полимера. Трубки помещены в корпус из качественной нержавеющей стали BS 316L (EN 1.4432) с термостойкими переходниками для теплооизоляции. Первичный контур имеет теплоизоляционную оболочку, которая помогает избегать потерь тепла и обеспечивает максимальный КПД. Теплообменник может быть использован в бассейнах с пресной, хлорированной водой. Корпус агрегата рассчитан на рабочее давление до 4 Бар.
Монтаж и
эксплуатация
Агрегат можно устанавливать как горизонтально, так и вертикально. Для крепления используются скобы, которые входят в комплект. Подключается устройство в контур отопления (нагревателя) и бассейна через фитинги. Для первичного контура идут латунные фитинги с ВР на 1 дюйм. Для вторичного – ниобиевые фитинги на 1.5 дюйма для ПВХ или АБС трубы. В стандартную комплектацию также входит обратный клапан, карман для установки термостата (использовать устройство без термостата не рекомендуется!), заглушка и уплотнитель.
Суммарная площадь сечения контура нагреваемой жидкости в теплообменниках серии ELECRO G2 одинакова для всех мощностей. В зависимости от мощности изменяется только длина, а максимальная мощность ограничена величиной 122 кВт.
Для эксплуатации теплообменников серии ELECRO G2 в магистралях с большим протоком, их необходимо соединять параллельно или использовать байпас.
Обращаем Ваше внимание на особенности эксплуатации теплообменников на общественных объектах (с повышенным давлением в магистралях) :
- при максимально допустимом рабочем давлении 4 бар необходимо обеспечить разность давлений в контурах (в динамике) не более 1,5 бар
- сперва к магистрали подключается контур нагреваемой жидкости (вода бассейна), а затем контур теплоносителя
| Заводской артикул | G2-HE-49T |
|---|---|
| Скачиваемые материалы | |
| Тип теплообменника | Трубчатый |
| Материал корпуса | Нержавеющая сталь |
| Нагревательный элемент | Титан |
| Мощность | 49 кВт |
| Максимальное рабочее давление, Бар | 4 |
| Давление на 1-й контур, Бар | 4 |
| Давление на 2-й контур, Бар | 4 |
| Температурные ограничения первого контура теплообменника | 90℃ |
| Управление контрольным термостатом | Аналоговое и цифровое |
| Монтаж | Напольная и настенная установка |
| Дополнительно |
|
| Комплектация |
|
| Вес, кг | 4.5 |
| Производитель | Elecro |
| Страна производства | Великобритания |
| Гарантия | 12 месяцев |
