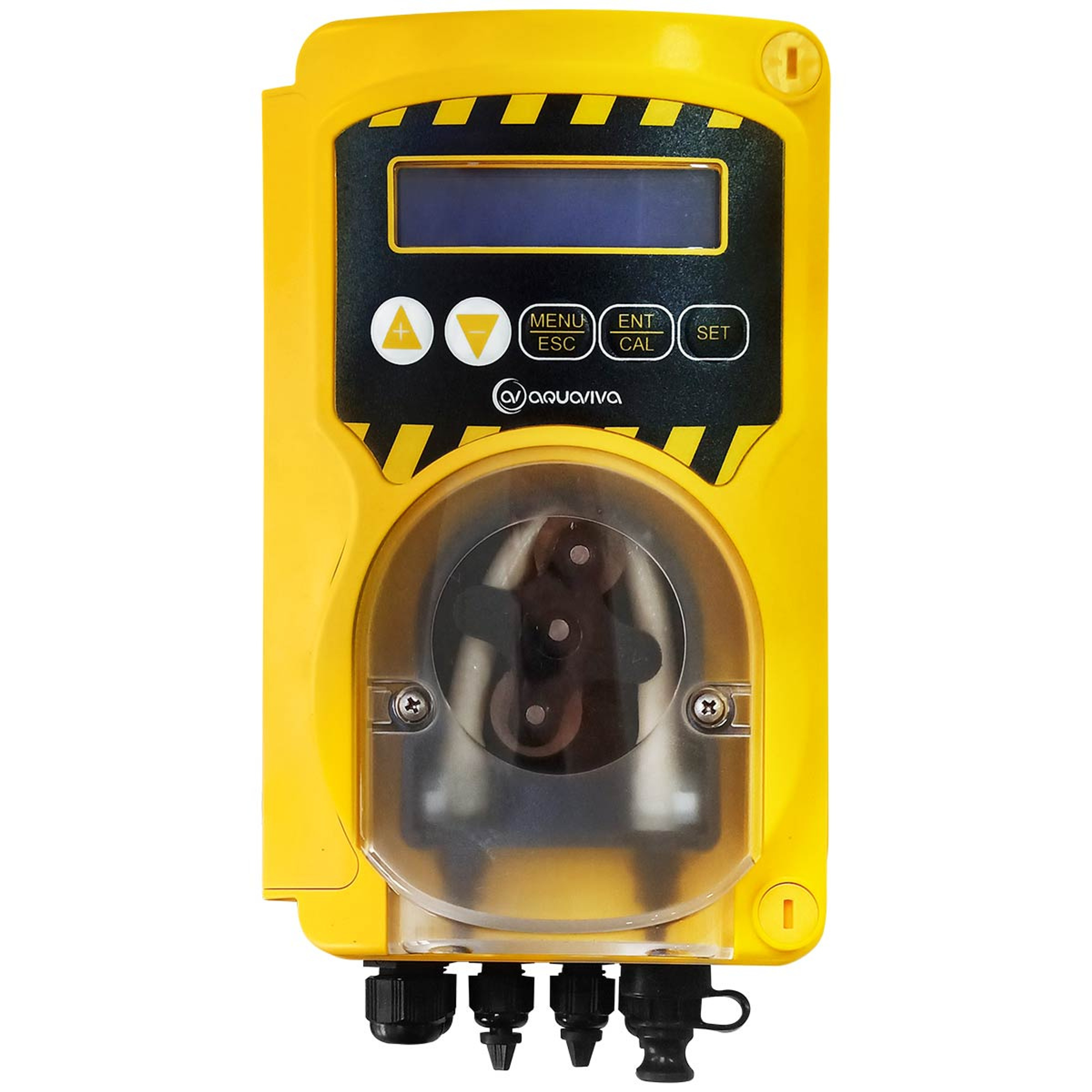

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx

36 664 ₽
Нет в наличии
Код товара:
25768
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв

Перистальтический дозирующий насос Aquaviva SMV SmartPlus - это оптимальный вариант для точного дозирования химии в бассейн, без участия человека. Насос самостоятельно контролирует и регулирует концентрацию дезинфектанта в бассейнах объемом до 250 000 л. Пропорциональный режим дозирования выполняется автоматически на основании показателей электрода Rx. Датчик Rx и калибровочный раствор поставляются в комплекте с дозирующим насосом.

Хранение и транспортировка разрешена только при "+" температуре.

  • Автонастройка производительности: в зависимости от желаемого показателя Rx
  • Производительность: до 1.6 л/ч
  • Допустимое давление в системе трубопровода бассейна: до 1.5 бар
  1. icon
    Идеальное решение для простого и быстрого ухода за водой:
    насос добавляет химию в бассейн сам!
  2. icon
    Анализ RedOx
    Автодозация дезинфектанта
    для бассейнов до 250 м³
  3. icon
    Суперпрочные трубки
    из Santoprene, стойкие к химреагентам, обеспечивают надежность и долговечность
  4. icon
    LCD-дисплей
    + дистанционное управление по кабельной сети Modbus
  5. icon
    Электрод Rx
    в комлекте
  6. icon
    Сделано в Италии

Перистальтический дозирующий насос Aquaviva SMV SmartPlus Rx 1.6 л/ч + набор Rx

Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx с цифровым управлением - это отличный вариант для дозирования химии в бассейн в автоматическом режиме. Устройство предназначено для контроля и поддержки заданного уровня Redox в бассейнах емкостью до 250 м³.

С помощью LCD-дисплея с понятным интерфейсом можно настраивать целевой уровень Redox от 400 до 850 мВ. Также у вас есть возможность управлять насосом на расстоянии благодаря кабельной сети по протоколу Modbus. Насос дозирует реагент с производительностью до 1.6 л/ч в автоматическом режиме после приема сигнала датчика Rx. Датчик Rx и калибровочный раствор Rx входят в комплект. У вас есть возможно в случае надобности переключить насос на дозацию дезинфектанта пропорционально датчику pH и выбрать нужный уровень pH от 6 до 8 мВ. Датчик pH и калибровочный раствор pH приобретаются отдельно.

Подключение дозирующего насоса к циркуляционному насосу дает возможность дозировать реагент только во время фильтрации бассейна. Для контроля исправности устройства на расстоянии можно подключить дистанционное реле сигнализации. Циркуляционный насос и реле сигнализации в комплект дозирующего насоса не входят.

Благодаря движущимся роликам с втулками из бронзы увеличивается срок службы перистальтического насоса. Корпус из полипропилена и степень пылевлагозащиты корпуса IP65 обеспечат надежность и долговечность в работе насоса.

icon icon
  1. Тип насоса:
    перистальтический
  2. Автонастройка производительности:
    в зависимости от желаемого показателя Rx
  3. Производительность:
    до 1.6 л/ч
  4. Допустимое давление в системе трубопровода бассейна:
    до 1.5 бар

Конструктивные и функциональные особенности
  1. icon
    Подключение к циркуляционному насосу:
    реагент дозируется только во время фильтрации
  2. icon
    Экран со светодиодной
    подсветкой
  3. icon
    Легкая замена трубок
icon
  1. icon
    Автодозация
    Автоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
  2. icon
    Гибкая настройка
    Интуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
  3. icon
    Сверхпрочные и долговечные трубки из сантопрена
Конструктивные и функциональные особенности
  1. icon
    Подключение к циркуляционному насосу:
    реагент дозируется только во время фильтрации
  2. icon
    Экран со светодиодной подсветкой
  3. icon
    Автодозация
    Автоматическое добавление необходимой дозы дезинфектанта в зависимости от соответствия текущего и желаемого уровня Rx
  4. icon
    Гибкая настройка
    Интуитивное меню для пропорциональной автодозации: желаемый уровень Rx, интервальная дозация и режим OFA
  5. icon
    Сверхпрочные и долговечные трубки из сантопрена
  6. icon
    Легкая замена трубок
Что такое RedOx?
RedOx - это показатель, в который входит текущий уровень дезинфицирующего средства и рН в воде. Благодаря данному показателю, дознасос автоматически меняет дозировку дезинфицирующего средства. Понятие RedOx происходит от слов: Reduction - уровень загрязнения воды органическими загрязнителями и Oxidation - способность к уничтожению.

pH - отвечает за свойства и качество воды. Показатель кислотно-щелочного баланса показывает концентрацию свободных ионов водорода в воде. Нормальный рН воды - это 7.2 - 7.4. Такая вода еще называется нейтральной. В случае нарушения баланса ионов, меняется и уровень рН. При завышенном показателе, вода проявляет щелочную реакцию, а при значении ниже 7.2 - кислую.

Благодаря электроду Rx, дозирующий насос анализирует уровень Rx воды и автоматически добавляет в бассейн необходимый объем вещества до нужного уровня по введенным настройкам.

RedOx зависит от:
  1. Уровня pH в воде:

    - пониженный уровень рН повышает Redox. Кроме того, повышается риск образования коррозии на оборудовании, металлических деталях и швах. Отделка бассейна может подвергаться разрушению.

    - повышенный уровень рН снижает Redox, что допускает к образование известкового налета и неприятного запаха. Такая вода будет вызывать раздражения глаз и кожи.

  2. Уровня дезинфектанта в воде:

    - пониженный уровень дезинфектанта в воде понижает RedOx
    - повышенный уровень дезинфектанта в воде повышает RedOx


Автоматическое дозирование
Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx анализирует показатели электрода Rx. На основании этих данных насос самостоятельно дозирует нужное количество реагента в необходимой пропорции. Благодаря этому обеспечивается контроль уровня RedOx без человеческого участия.

Качество воды в бассейне не будет ухудшаться даже из-за влияния внешних факторов: солнце, осадки, купающиеся люди.

Доступные режимы работы
icon icon
1. Пропорциональный

Цикл дозирования длится 300 секунд. В каждом цикле насос изменяет время дозации пропорционально приближению к необходимому уровню Rx, опираясь на показания электрода.

2. Постоянный

Дозировка составляет 1.6 л химии в час. Продолжается до тех пор, пока показатель не дойдет до заданного уровня Rx согласно показаниям электрода.

3. Интервальный

По очереди срабатывают циклы дозации и отдыха, до тех пор, пока показатель Rx не придет в норму. Продолжительность циклов дозации и отдыха задается от 1 до 360 секунд.


Настройки экономии и безопасности
Режим OFA - останавливает дозирование и включает аварийный сигнал, если нужный показатель в воде бассейна не был достигнут за установленное время. Данный режим создан для защиты от холостого хода в случае неисправности, например, в случае лопнувшей трубки.
icon icon
LCD-дисплей
icon icon
icon
  1. Нажмите для увеличения значения параметра
  2. Удерживайте 3 секунды для сброса счетчика в режиме ожидания
icon
  1. Нажмите для уменьшения значения параметра
icon

Удерживайте 5 секунд, чтобы включить режим ожидания и отключить подсветку
Нажмите, чтобы отключить режим ожидания

icon

Удерживайте, чтобы войти в меню калибровки

icon
  1. Удерживайте 5 секунд для входа в меню
  2. Нажмите, чтобы выйти из меню с сохранением параметров
icon
  1. Нажмите для подтверждения текущей настройки и перехода к следующему пункту
icon
  1. Удерживайте 3 секунды, чтобы войти в меню выбора желаемого уровня Rx
icon

Нажмите для забора реагента в режиме ожидания


Функциональные возможности дозирующего насоса
icon icon icon icon
  1. 1 Подключение датчика уровня жидкого реагента:
    бережет от вероятных поломок насоса и продлевает срок эксплуатации: когда заканчиваются реагенты, работа насоса блокируется.
    Датчик входит в комплект устройства.
  2. 2 Подключение водосчетчика, установленного на трубу долива:
    с его помощью можно получить статистику притока свежей воды в бассейн после промывки фильтра. Водосчетчик в комплект не входит.
  3. 3 Подключение кабельной сети дистанционного управления через порт RS485 по протоколу Modbus:
    можно программировать и контролировать работу насоса в удаленном режиме благодаря панели управления, а также любых устройств на операционных системах IOS и Android.
  4. 4 Подключение температурного датчика PT100:
    позволяет проверять температуру воды на экране дознасоса. Датчик приобретается отдельно.
  5. 5 Подключение реле вспомогательного дозирующего насоса (сухой контакт, реле 250 В переменного тока, 10 А):
    разрешает подключить любой дополнительный дозирующий насос, для большей дозировки реагента на основании данных, которые передает датчик Rx. Дополнительный насос и реле в комплект не входят.
  6. 6 Подключение реле для подачи сигнала тревоги (сухой контакт, реле 250 В переменного тока, 10 А):
    с его помощью можно получать уведомления о поломках и нехватке реагента в удаленном режиме.
    Реле покупается отдельно
Кабельная сеть дистанционного управления

У вас есть возможность устанавливать связь с контроллером и управлять дозирующим насосом Aquaviva SMV SmartPlus: программировать его работу и получать сообщения об ошибках с максимально быстрой скоростью.

Дистанционное управление происходит посредством панели управления, компьютера и гаджетов на ОС IOS и Android. Протокол Modbus дает возможность встроить дозирующий насос в систему Умный Дом.


Характеристики
Тип насоса, материал узла, контактирующего с реагентами (мембрана/трубки) Перистальтический, трубки Santoprene
Тип дозирования Постоянное и пропорциональное
Тип управления Цифровое: LCD дисплей + дистанционное: с помощью кабельной сети по протоколу Modbus
Возможность регулировки частоты впрыска, впрыск/мин Нет
Возможность регулировки производительности от 0 до 100% Нет
Подключение электродов pH Да, датчик приобретается отдельно
Диапазон анализа pH от 3 до 10
Диапазон настройки желаемого уровня pH от 6 до 8
Подключение электродов Rx Да, датчик в комплекте
Диапазон анализа Rx, мВ от 200 до 999
Диапазон настройки желаемого уровня Rx, мВ от 400 до 850
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Да, в режиме пропорционального дозирования
Функция Alarm Band - защита от передозировки при поломке электрода. можно задать показатели, при которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Да
Подключение датчика уровня жидкого реагента Да, датчик в комплекте
Подключение датчика протока Нет, работа от сигнала циркуляционного насоса
Подключение датчика температуры Да, датчик приобретается отдельно
Подключение выносной кнопки удаленного управления Нет
Подключение водосчетчика с импульсным входом Да, водосчетчик приобретается отдельно
Подключение к станции управления дозацией Aquaviva Да, по протоколу Modbus через порт RS485
Задержка включения Нет
Задержка калибровки Нет
Сбор статистики Да, с помощью водосчетчика
Таймер Нет
Пароль Нет
Допустимое давление в трубопроводе, бар до 1.5
Производительность, л/ч до 1.6
Диаметр штуцерных соединений
Размер трубки (внутренний/внешний) 4/6
Степень пылевлагозащиты IP65
Материал корпуса РР (ролики из PVDF с бронзовыми втулками)
Питание, В 230
Мощность, Вт 10
Вес, кг 1
Разборная схема
icon icon
  1. 1
    Крепежный кронштейн
  2. 2
    Задняя панель корпуса
  3. 3
    Электронная плата управления
  4. 4
    Лицевая панель корпуса
  5. 5
    Пластиковое покрытие экрана
  6. 6
    Клавиатура
  7. 7
    Передняя крышка
  8. 8
    Перистальтическая трубка
  9. 9
    Роликовые опоры
  10. 10
    Перистальтический корпус
  11. 11
    Перистальтический двигатель
  12. 12
    Кабель электропитания
  13. 13
    Электрический кабель для соединения дозирующего насоса с циркуляционным насосом

Основные размеры
icon icon icon icon
Комплектация
icon icon
Деталь Количество, шт
1 Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx 1.6 л/ч 1
2 Всасывающий шланг из ПВХ Crystal 4х6 5 м 1
3 Фильтр забора реагента PVC 1
4 Инжекторный обратный клапан FPM ⅜" 1
5 Датчик Rx 1
6 Полиэтиленовый напорный шланг 4х6 мм, 4 м 1
7 Хомут-держатель для закрепления держателей датчиков PSS3 на трубе 2" Ø50 мм 2
8 Переходник для инжекторного клапана 1
9 Держатель датчика PSS3 1
10 Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности 1
11 Буферный раствор 1
12 Датчик уровня жидкого реагента 1
13 Комплект фитингов 1
14 Крепление датчика уровня 1
15 Комплект шурупов и дюбелей для установки кронштейна Ø6 мм 1

Принцип работы
перистальтических насосов

Принцип работы перистальтических насосов основывается на передавливании эластичной трубки роликами, который ходят по окружности. Жидкость попадает через входящий клапан, а пережим трубки на узких местах обеспечивает одинаковое проталкивание жидкости в систему трубопровода бассейна.

В перистальтических дозирующих насосах перекачиваемые реагенты не соприкасаются с узлами насоса и его корпусом.

Благодаря этому возможна дозировка любых реагентов. Материалы не будут подвергаться износу.
Единственная деталь, контактирующая с химией – трубка, которая легко меняется по мере необходимости.

icon
Трубки из сантопрена для дозирующих насосов Aquaviva
icon
Сантопрен - это надежный материал, который сочетает в себе характеристики вулканизированного каучука и термопластов. По своим свойствам он похож на термореактивную резину EPDM. Сантопрен устойчив к старению, истиранию, передавливанию и скручиванию. Трубки из данного материала отлично подходят для дозирования любых химических веществ, таких как хлор, щелочи и кислоты.

Схема установки
icon icon icon icon
  1. 1
    Басcейн
  2. 2
    Насос Hayward K-FLO
  3. 3
    Фильтр Hayward ProSide
  4. 4
    Подключение электрода Rx
  5. 5
    Дезинфектант
  6. 6
    Подключение фильтра для забора реагента
  7. 7
    Перистальтический дозирующий насос Aquaviva SMV SmartPlus pH/Rx
  8. 8
    Подключение обратного клапана впрыска реагента
icon
Заземление дозирующих насосов
Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов Rx, FreeCl или ORP. Такое заземление позволяет отводить остаточные (блуждающие) токи, которые могут негативно воздействовать на работу станций дозации при замере RedOx, FreeCl и ORP. Также могут портиться металлические изделия, которые находятся в воде бассейна или каким-то образом контактируют с ней (панели, оси валов насоса и т.д.). Ознакомиться детальнее

Характеристики
Характеристики
Скачиваемые материалыИнструкция
Вид насосаПеристальтический
Рекомендуемый объем бассейна, м³До 250
Производительность, л/ч1.6
РегулировкаАвтоматическая
Возможности насосаРежим роботи – Rx
Пропорциональный режим дозированияДа
Подключение датчика уровняНет
Подключение датчика протокаНет
Подключение датчика температурыНет
Подключение водосчетчика с импульсным выходомНет
Подключение выносной кнопки удаленного управленияНет
Подключение к станции управления дозацией AquavivaНет
Материал головки насосаПолипропилен
Материал трубкиСантопрен
Количество фаз1 (220-240 В)
Потребляемая мощность, Вт10
Степень защитыIP65
Дополнительно
  • Диапазон измерения RX: от 200 до 999 мВ
  • Допустимое давление в системе трубопровода: до 1.5 бар
  • Реле удаленной сигнализации
  • Материал корпуса: АБС-пластик
Комплектация
  • Дозирующий насос Aquaviva SMV Smart Plus
  • Хомут для крепления PSS3 к 2” трубке (d50): 2 шт
  • Донный фильтр (стояк из PP): 1 шт
  • Крепежный комплект (d6):1 шт
  • FPM манжетный клапан (3/8” GAS): 1 шт
  • Держатель датчика PSS3 (1/2” GAS): 1 шт
  • Датчик Redox: 1 шт
  • Калибровочный раствор 475 мВ: 1 шт
  • Вода
  • ПВХ-трубка (4 м), 4х6 (ВНxНД мм): 1 шт
  • PE-трубка (5 м), 4x6 (ВДxНД мм): 1 шт
  • Переходная муфта для клапана впрыска (1/2” M-3/8” F): 1 шт
  • Инструкция
Размер185x124x110 мм
Вес, кг1
ПроизводительAquaviva
Страна производстваИталия
Гарантия24 месяца на насос, 6 месяцев на электроды
Условия доставкиХранение и транспортировка разрешена только при "+" температуре.
