Ниппель переходной ПВХ EFFAST RGRAFG с внутр. резьбой (втулочное окончание)
Ниппель переходной с внутренней резьбой EFFAST RGRAFG из непластифицированного поливинилхлорида PVC-U. Втулочное окончание. Пр-во Италия. Изделия из ПВХ оптимальны для транспортировки жидкостей от 1 до +60°C под давлением и могут использоваться в системах водоснабжения и водоподготовки. Цена указана за одну единицу.
- При заказе через сайт - СКИДКА 3%
- Бесплатная доставка по всей России ТК при заказе от 5.000р.
- Собственный сервисный центр
- Обмен и возврат товара в течение 30 дней после покупки

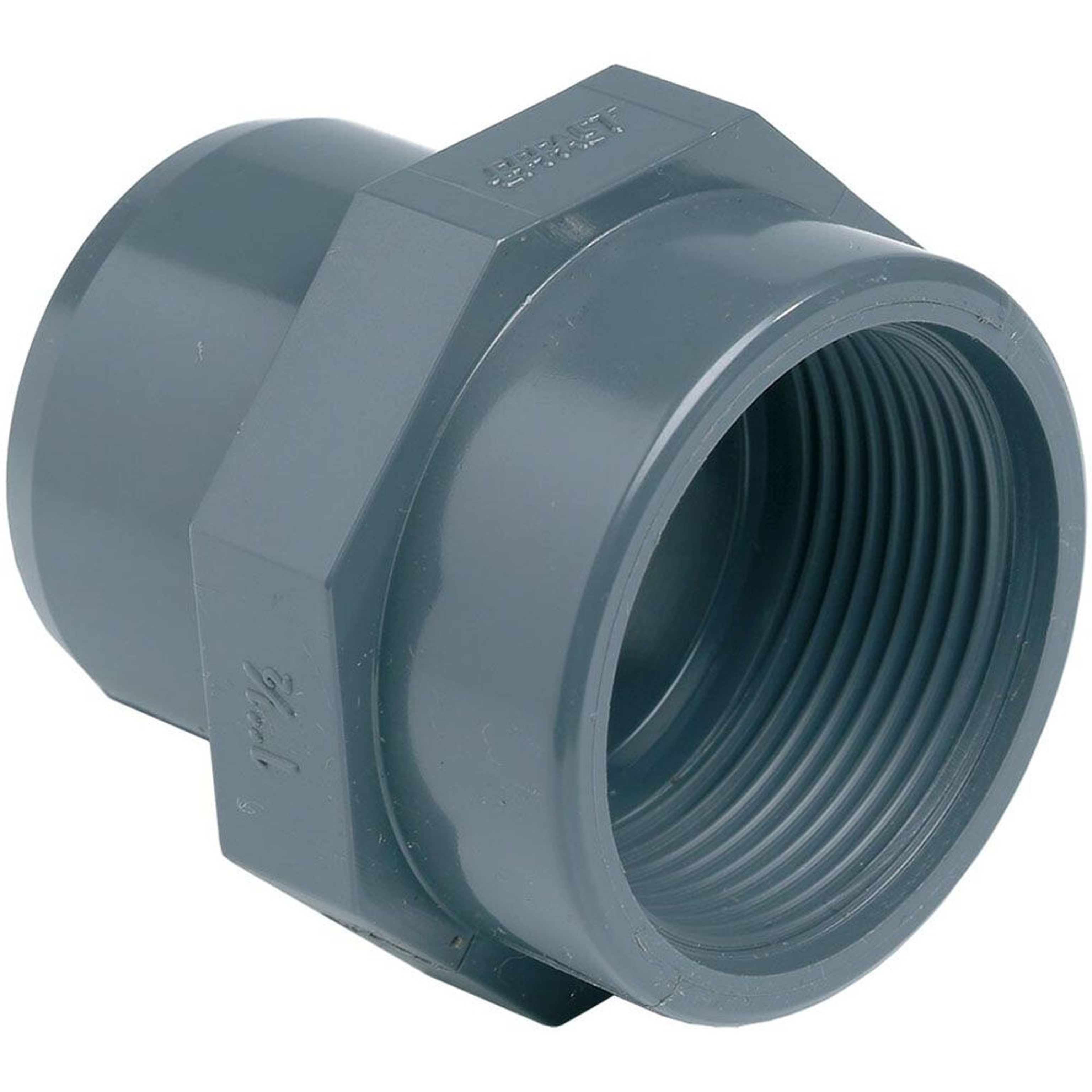

Ниппель переходной RGRAFG с внутренней резьбой
Ниппель переходной RGRAFG из непластифицированного ПВХ с внутренней резьбой (втулочным окончанием). Рассчитан на резьбовое / клеевое соединение. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Ниппель RGRAFG используется для сведения элементов трубопровода с различным диаметром и переходом с клеевого на резьбовое соединение. Деталь также может выступать точкой ввода дополнительных узлов.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

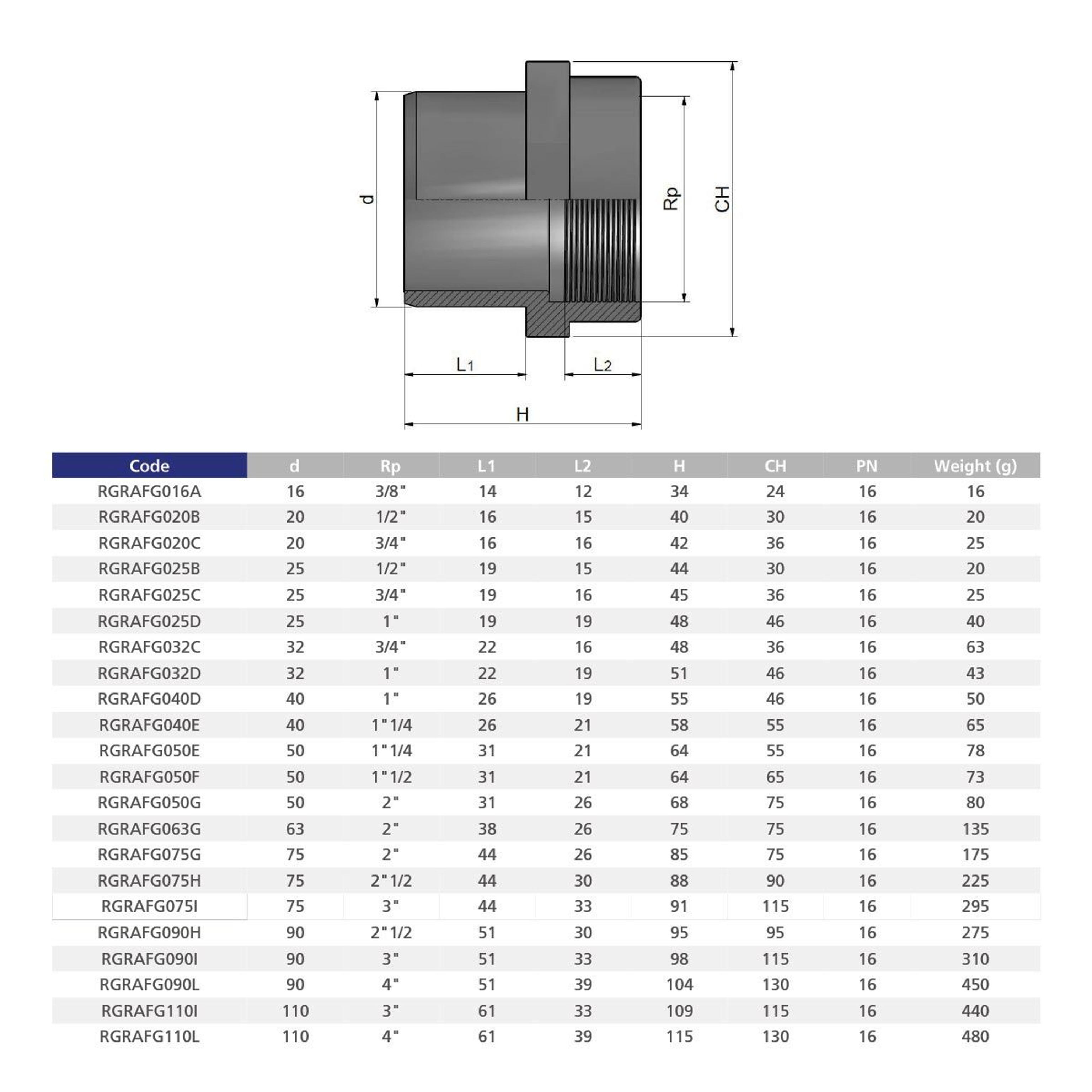

Структурная таблица
| КОД | DxG | BOX | L1 | L2 | Z1 | Z2 | PN | GR |
|---|---|---|---|---|---|---|---|---|
| RGRAFG016A | 16x3/8" | 600S | 14 | 13,0 | 23 | 19 | 16 | 9 |
| RGRAFG020B | 20x1/2" | 350S | 16 | 15,0 | 28 | 24 | 16 | 20 |
| RGRAFG020C | 20x3/4" | 300S | 16 | 16,3 | 34 | 24 | 16 | 25 |
| RGRAFG025B | 25x1/2" | 500M | 19 | 15,0 | 28 | 27/td> | 16 | 20 |
| RGRAFG025C | 25x3/4" | 450M | 19 | 16,3 | 34 | 27 | 16 | 25 |
| RGRAFG025D | 25x1" | 350M | 19 | 19,1 | 42 | 27 | 16 | 40 |
| RGRAFG032C | 32x3/4" | 250M | 22 | 16,3 | 34 | 30 | 16 | 32 |
| RGRAFG032D | 32x1" | 250M | 22 | 19,1 | 42 | 30 | 16 | 43 |
| RGRAFG040D | 40x1" | 200M | 26 | 19,1 | 42 | 36 | 16 | 50 |
| RGRAFG040E | 40x1,1/4" | 180M | 26 | 21,4 | 51 | 36 | 16 | 65 |
| RGRAFG050E | 50x1,1/4" | 140M | 31 | 21,4 | 55 | 41 | 16 | 70 |
| RGRAFG050F | 50x1,1/2" | 110M | 31 | 21,4 | 58 | 41 | 16 | 73 |
| RGRAFG050G | 50x2" | 110M | 31 | 25,7 | 72 | 41 | 16 | 80 |
| RGRAFG063G | 63x2" | 70M | 38 | 25,7 | 72 | 48 | 16 | 135 |
| RGRAFG075G | 75x2" | 60M | 44 | 25,7 | 72 | 53 | 16 | 175 |
| RGRAFG075H | 75x2,1/2" | 80L | 44 | 30,2 | 89 | 58 | 16 | 225 |
| RGRAFG075I | 75x3" | 35M | 44 | 33,3 | 103 | 58 | 16 | 295 |
| RGRAFG090H | 90x2,1/2" | 45L | 51 | 30,2 | 89 | 65 | 16 | 275 |
| RGRAFG090I | 90x3" | 45L | 51 | 33,3 | 103 | 65 | 16 | 310 |
| RGRAFG090L | 90x4" | 35L | 51 | 39,3 | 130 | 65 | 16 | 450 |
| RGRAFG110I | 110x3" | 30L | 61 | 33,3 | 103 | 76 | 16 | 440 |
| RGRAFG110L | 110x4" | 30L | 61 | 39,3 | 130 | 76 | 16 | 480 |
Техническая таблица
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | < 4мг/см³ |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
-
100%-е герметичное соединение
-
Долговечность (не менее 50 лет)
-
Возможность уличного размещения, в подвижном грунте (умеренном)
-
Возможность размещения внутри помещений
-
Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
-
Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
-
Питьевое водоснабжение
-
Бассейны и SPA
-
Фонтаны и сливные системы
-
Сельское хозяйство и системы орошения
-
Промышленность и системы напорных трубопроводов
Сертификация
-
Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) -
Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
-
UNI EN ISO 1452-3:2010 No iscrizione 295
-
NF 055; NF EN 1452;
NF T 54-029 -
Type Approval N° 37396 A0
in progress / in approvazione -
GOST
C - IT. 04.B.00412 -
ACS
(Attestation de Conformitè Sanitaire) -
BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 -
BS 5392-1:2006
-
BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
реализованных проектов в мире
| Тип товара | Ниппель |
|---|---|
| Скачиваемые материалы | not available |
| Рабочее давление | 16 бар |
| Производитель | Effast |
| Страна производства | Италия |
| Гарантия | 12 месяцев |
