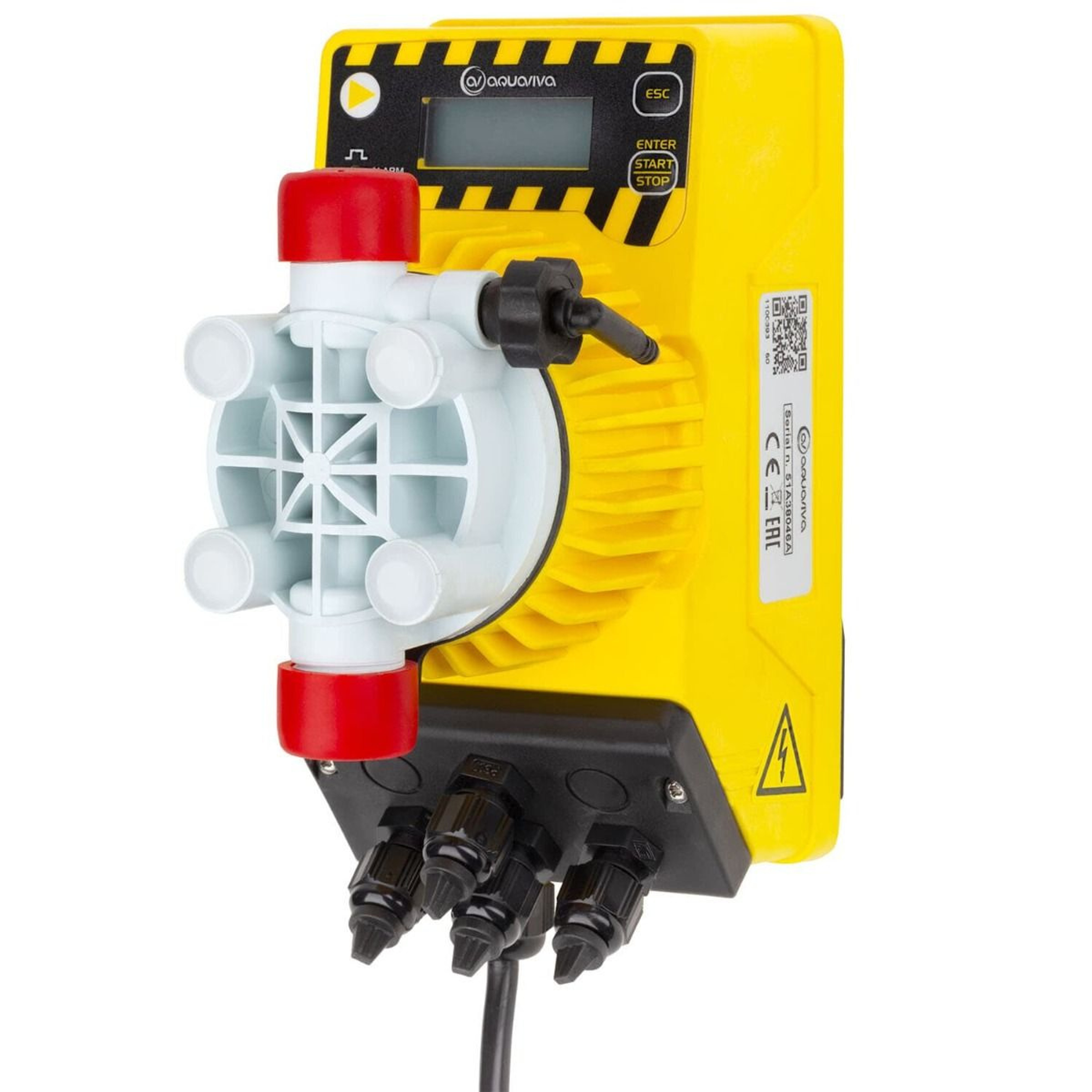

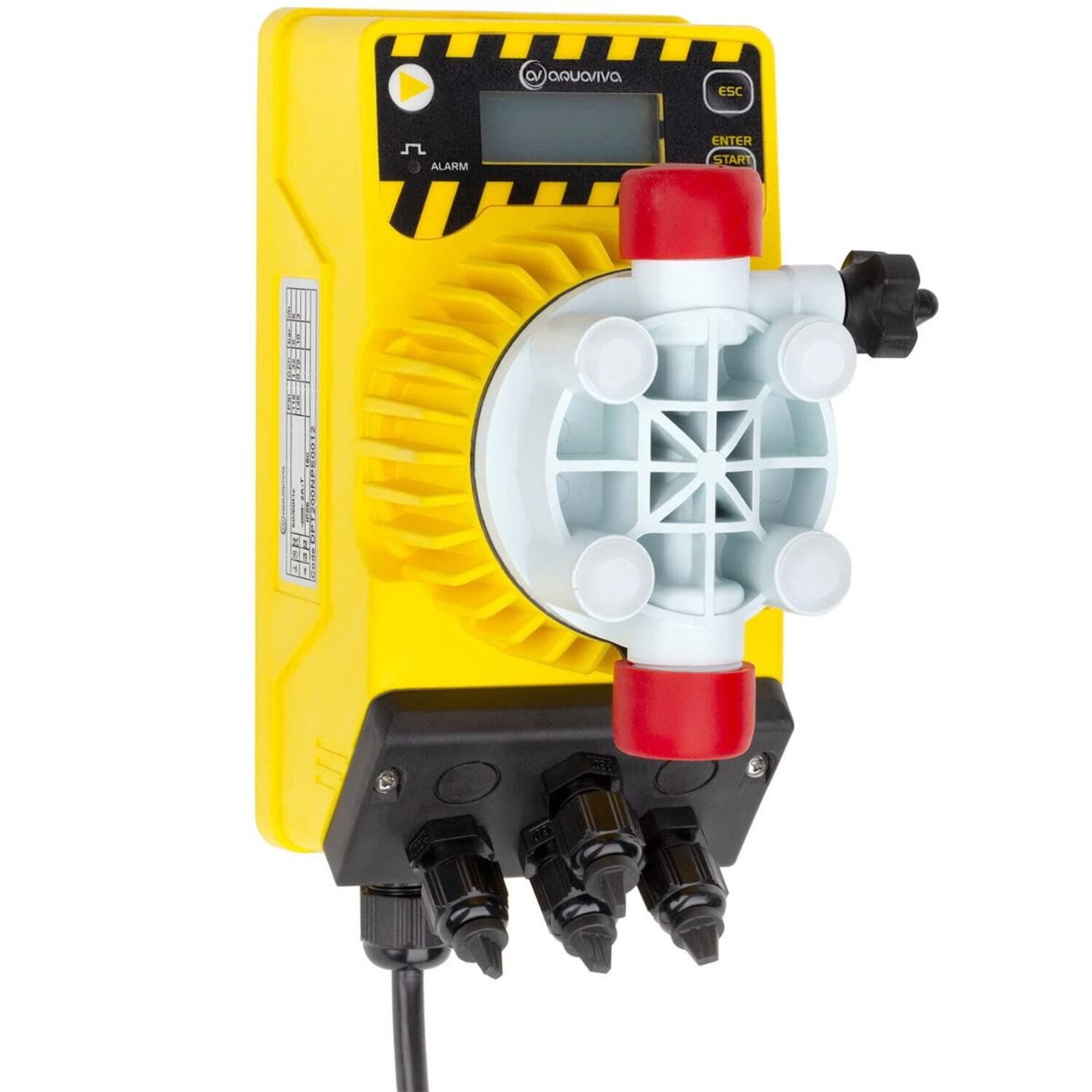

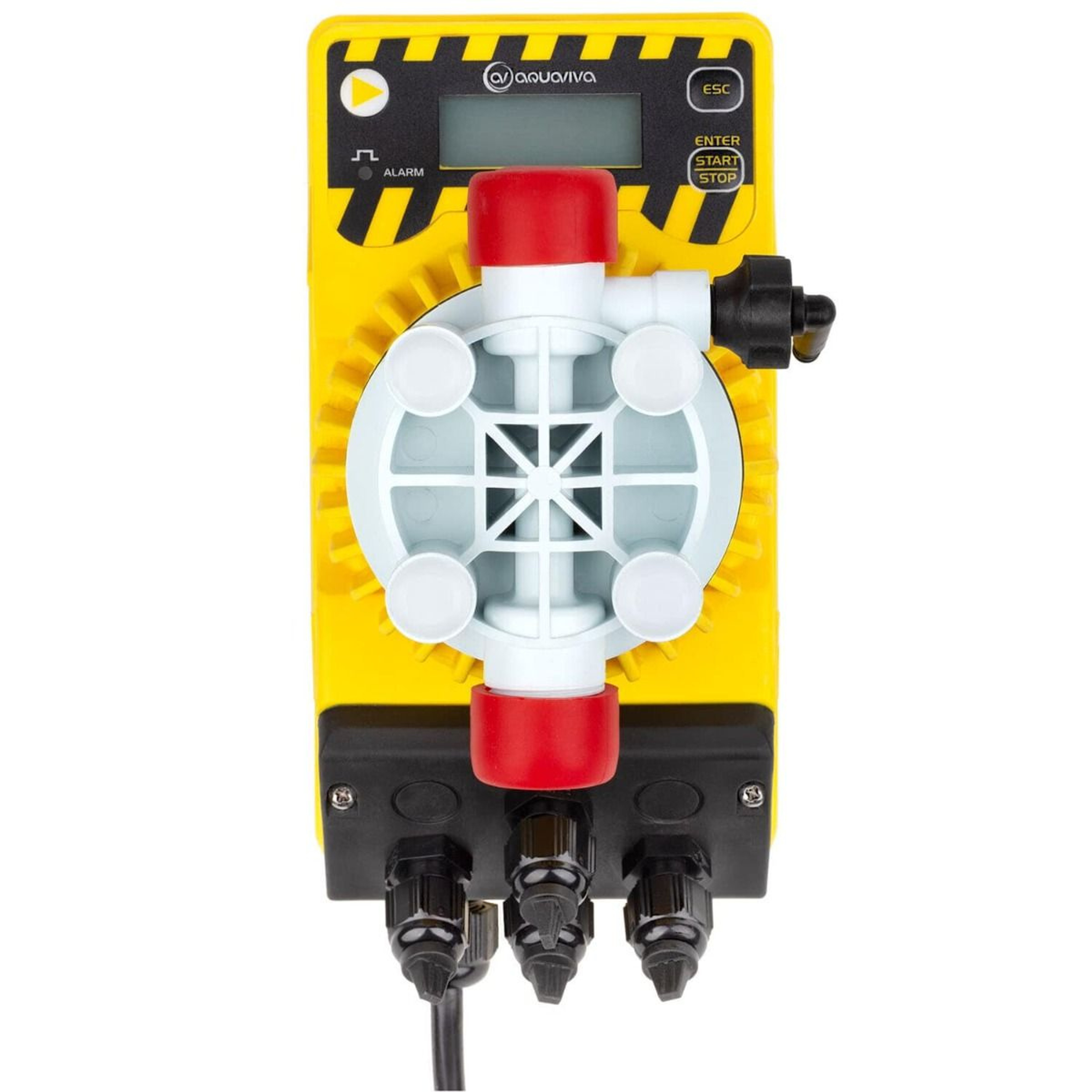

Мембранный дозирующий насос Aquaviva DPT200 Universal 0.1-14 л/ч с таймером

55 786 ₽
Есть в наличии в городе:
Код товара:
26353
  • При заказе через сайт - СКИДКА 3%
  • Бесплатная доставка по всей России ТК при заказе от 5.000р.
  • Собственный сервисный центр
  • Обмен и возврат товара в течение 30 дней после покупки
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв
AquaViva DPT200 - это идеальный вариант для точного дозирования химии в бассейн без участия человека. Ручной режим дозации позволяет дозировать любые реагенты с постоянной скоростью по частоте впрыска или по проценту от максимальной производительности. Устройство так же поддерживает возможность удаленно запускать и останавливать дозирование. Уровень пыле-влагозащиты IP65 гарантирует надёжную защиту насоса от внешних факторов.
  • Производительность: 0.1 - 14 л/ч
  1. Идеальное решение для простого и быстрого ухода за водой:
    насос самостоятельно добавляет химию в бассейн
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 500 м³
  3. Надежность и долговечность
    Суперпрочная мембрана из PTFE, стойкая к химреагентам
  4. Режим дозирования
    по недельному таймеру
  5. Пропорциональная дозация от внешнего импульса дозирующей станции:
    от 4 до 20 мА или от 20 до 4 мА
  6. Пропорциональная дозация от сигнала водосчетчика:
    n впрысков на 1 сигнал или 1 впрыск на n сигналов
  7. Сделано в Италии

Мембранный дозирующий насос Aquaviva DPT200 Universal 0.1-14 л/ч

Мембранный дозирующий насос Aquaviva DPT200 Universal с таймером и цифровым управлением - это отличный вариант для автоматического дозирования химии в бассейн емкостью до 500 м3. Участие человека в данном процессе не требуется.

С помощью LCD-дисплея с легким и понятным интерфейсом можно настраивать производительность от 0.1 до 14 л/ч посредством меню. В автоматическом режиме реагенты дозируются пропорционально согласно сигналу водосчетчика или станции управления дозацией Aquaviva. Водосчетчик и станция управления дозацией в комплект мембранного насоса не входят.

Благодаря таймеру настраивается интервальная дозация реагентов. Такая дозация активируется и прерывается по сигналу управляющего оборудования.В меню есть возможность настройки до 10 программ дозации. Степень защиты корпуса IP65 обеспечивает надежную и длительную работу насоса.


  1. Тип:
    Мембранный
  2. Производительность
    от 0.1 до 14 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности
    от 0 до 100%
  4. Объем впрыска
    от 0.52 см³
  5. Частота впрыска
    от 0 до 160 в минуту
  6. Допустимое давление в системе трубопровода
    бассейна от 1 до 10 бар

  1. Дозирующая головка насоса
    Из химически стойкого PVDF с фитингами
  2. Цифровая панель с LCD-экраном
  3. Тефлоновая мембрана стойкая к химическим реагентам
    Срок службы более 5 лет
  1. Автодозация
    Автоматическое добавление нужной дозы реагента по заданным условиям
  2. Гибкая настройка
    Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
  3. Химически стойкие шариковые клапаны из керамики
Ручной режим: дозирование любого химического реагента

Любой реагент может дозироваться по заданным настройкам. Например, для периодической обработки воды коагулянтом.

Выберите ручной режим Manual и запрограммируйте регулярную дозацию химии с точностью до 1 мл:

  1. По частоте впрыска: от 0 до 160 за 1 минуту
  2. По проценту от максимальной производительности: от 0 до 100%, то есть от 0.1 до 14 л/ч

Единицы измерения доз реагента могут быть следующими: впрыск/мин, л/ч, галлон/ч, мл/мин.


Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
1. Дозация реагента зависит от получаемого токового сигнала от станции управления пропорционально. Диапазон составляет от 4 до 20 мА:
  1. Сигнал 4 мA - дозация прекращается.
  2. Сигнал 20 мА - насос работает с максимальной производительностью.
2. Дозация химии происходит пропорцирнально значению получаемого токового сигнала от станции управления. Диапазон от 20 до 4 мА:
  1. Сигнал 4 мА - насос дозирует реагент с максимальной производительностью.
  2. Сигнал 20 мА - дозация прекращается.
Объем впрыска реагента от 0 до 100% настраивается в меню программирования.

Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
Для установки время дозации и объема реагента необходимо воспользоваться специальным меню програмирования. В нем же устанавливается объем впрыска и концентрация раствора. Частота дозации рассчитывается насосом автоматически. При необходимости можно отрегулировать и этот параметр. Выберите тип дозации литр/импульс или импульс/литр:
Умножение сигнала 1:n
Регулировка количества впрысков реагента на каждый импульс водосчетчика.
Деление сигнала n:1
Регулировка нужного количества импульсов водосчетчика для 1 впрыска реагента.
Режим Доза

Указывается объем дозируемого реагента и время в течение которого это нужно сделать. Насос считает импульсы, а затем запускает процесс дозации по заданной программе.


Режим Р.Р.М.

Устанавливайте соотношение литр/импульс или импульс/литр, объем одного впрыска насоса, концентрацию раствора и необходимую концентрацию вещества в линии. В данном режиме насос самостоятельно готовит раствор нужной концентрации.

Режим дозирования по таймеру

Использовать таймер можно в двух случаях: настроить недельный таймер, выставить интервальную дозацию по сигналу от управляющего оборудования

Недельный таймер

Настройка предполагает 10 программ дозации. Для каждой программы выставляется график дозации, объем реагента в мл и время дозирования данного объема в секундах. Также выставляется режим работы реле. Можно выбирать дни недели, в которые определённая программа будет запускаться.

Интервальная дозация по частотному сигналу

Дозацию химии по таймеру можно активировать с помощью частотного сигнала от системы фильтрации, кнопки или станции качества воды. В настройках задается время задержки впрыска после получения сигнала, а также интервалы между впрысками. Еще можно установить и объем впрыска в мл. Дозация может ставить на Паузу:

  1. с остановкой отсчета времени и продолжением отсчета времени после отмены “Паузы”
  2. без остановки отсчета времени
  3. с остановкой отсчета времени и перезапуском отсчета времени после отмены “Паузы”
Насос может программироваться такими образом, что частотный сигнал будет выполнять функцию прекращения дозирования по таймеру, а не наоборот, начинать.

LCD-дисплей с русскоязычным интерфейсом
    1. Прокрутка пунктов меню
    2. Изменение настроек в меню
    3. Продолжительное нажатие активирует подачу реагентов
    1. Светодиод зеленого цвета мигает во время дозирования
    2. Светодиод красного цвета загорается при аварийном сигнале
    1. Выход из меню
    2. Продолжительное нажатие отображает меню калибровки датчика протока
    1. Запуск и остановка насоса
    2. Для отключения отображения на дисплее уведомлений об активном аварийном сигнале
    3. В режиме программирования выполняет функцию "Ввод" для входа и подтверждения изменений в пунктах меню.

Функциональные возможности дозирующего насоса

1 2 Подключение датчика протока:
подачу реагента останавливается если отсутствует циркуляция (например, при поломке/остановке фильтрационного насоса). В комплект не входит.

3 Не используется

4 5 6 Возможен один из двух варианта подключения:

Подключение водосчетчика:
дозирует реагент по импульсным сигналам водосчетчика.
Водосчетчик покупается отдельно.

Подключение выносной кнопки запуска и остановки:
можно выбрать самое удобное место для дистанционного управления дозацией. Кнопка в комплект не входит.

7 8 Подключение к станции управления дозацией Aquaviva:
дозация реагента проходит согласно входному сигналу от 4 до 20 мА. Станция покупается отдельно.

9 10 Подключение выносной кнопки паузы:
останавливает работу дозатора и отсчет времени в режиме работы “Таймер” по частотному сигналу от управляющего оборудования. Кнопка в комплект не входит.

11 12 Подключение датчика контроля уровня жидкого реагента:
при отсутствии реагентов останавливается работа насоса, оповещается звуковым сигналом. Это предостерегает от неисправностей оборудования и продлевает срок эксплуатации насоса. Входит в комплект с дозирующим насосом.

S DIP-переключатель типа входного сигнала для управления дозацией:
токового - от управляющей станции дозации Aquaviva или частотного - от кнопки, системы фильтрации, станции качества воды и другого оборудования.


Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Производительность насоса можно отрегулировать от 0.1 до 14 л/час в зависимости от давления в трубопроводе. Как правило, давление в трубопроводе бассейна не превышает 2 бар, поэтому при необходимости вы можете увеличить скорость дозирования до 11 л/час.

Характеристики
Тип насоса, материал узла, контактирующего с реагентами (мембрана/трубки) Мембранный, мембрана PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления Цифровое: русскоязычный LCD дисплей
Возможность регулировки производительности от 0 до 100% Да
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. можно задать показатели, по которых насос остановится Нет
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да (датчик в комплекте)
Подключение датчика протока Да, датчик приобретается отдельно
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Да (кнопка приобретается отдельно)
Подключение водосчетчика с импульсным входом Да (водосчетчик приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да, в режиме Manual - ручная настройка (станция приобретается отдельно)
Задержка включения Да
Задержка калибровки Нет
Сбор статистики Да
Допустимое давление в трубопроводе, бар от 1 до 10
Средний объем впрыска, см³ 0.52
Производительность, л/ч от 0.1 до 14
Производительность, впрыск/м от 0 до 160
Диаметр штуцерных соединений, мм 4/6
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVC
Материал шаров клапанах Керамика
Материал обратного клапана FPM-EPDM
Питание, В 220
Мощность, Вт 12

Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель с LСD-дисплеем и пленочной клавиатурой
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Основные размеры

Комплектация
  1. 1
    Мембранный дозирующий насос DPT200 Universal 0.1-14 л/ч
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7,8
    Уплотнительные сальники из FPM и EPDM
  8. 9
    Трубка из PE для подачи реагентов, 2 м
  9. 10
    Трубка из PVC для всасывания реагентов, 4 м
  10. 11
    Датчик уровня реагента
  11. 12
    Крепление датчика уровня
  12. 13
    Хомут-держатель с резьбой 1/2" для трубы Ø50 мм
Общий принцип работы мембранных насосов
Соленоидные насосы являются очень востребованными устройствами в сфере дозирующего оборудования. По размерам они меньше, чем поршневые и электромоторные насосы, и значительно производительней перистальтических насосов. Мембранный дозирующий насос может использоваться практически на любых объектах водоподготовки, так как может прокачивать внушительный объем реагента при повышенном давлении. Принцип работы мембранного насоса заключается в сокращении мембраны, которая двигает прокачиваемую жидкость через рабочую головку устройства. В движению мембрану приводит шток, работающий от электромагнитной катушки (соленоид).
Керамические клапаны шарикового типа не дают вернуться жидкости в обратном направлении.

В таких насосах с раствором в основном контактирует мембрана.

В дозирующих насосах Aquaviva устанавливаются мембраны PTFE из политетрафторэтилена со сроком годности до 5 лет.


Мембрана для дозирующих насосов Aquaviva
Мембрана - это основная составляющая дозирующего насоса, которая непосредственно соприкасается с реагентами. В дозирующих насосах Aquaviva установлены мембраны из тефлона PTFE. Этот полимерный материал подходит для работы с агрессивной химией. PTFE не страшны кислоты, щелочи и дезинфицирующие средства. Время эксплуатации такой мембраны может достигать 5 лет непрерывной работы. Чтобы заменить мембрану разбирать насос не понадобится. Быстрая замена мембраны возможна благодаря съемной рабочей головке.
Схема установки
  1. 1
    Басcейн
  2. 2
    Насос Hayward K-FLO
  3. 3
    Фильтр Hayward ProSide
  4. 4
    Мембранный дозирующий насос Aquaviva DPT200 Universal 0.1-14 л/ч
  5. 5
    Альгицид AquaDoctor AC
  6. 6
    Подключение фильтра для забора реагента
  7. 7
    Подключение обратного клапана впрыска реагента
О компании Aquaviva

Бренд Aquaviva - ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: насосы и фильтры, осушители и водопады, оборудование для обработки воды и ухода за бассейном, освещение, трубы и фитинги, комплектующие и аксессуары.

Производственные линии компании Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса.

Компания Aquaviva - это многолетний опыт работы, конкурентная цена, надежная и инновационная продукция.

Характеристики
Характеристики
Скачиваемые материалыИнструкция
Вид насосаМембранный
Производительность, л/чдо 14
РегулировкаПо времени
Цифровая панель управленияДа
Возможности насоса
  • Ручной режим дозирования любого химического реагента
  • Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
  • Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
  • Режим РРМ
  • Режим Доза
  • Режим дозирования по таймеру
  • Сбор статистики
  • Установка пароля
  • Дистанционное управление дозацией (запуск и остановка дозирования)
Дозирование по таймеруДа
Материал головки насосаПВХ/ПВДФ Т
Материал мембраныТефлон
Материал трубкиПВХ
Материал шарика крышки насосаКерамика
Средний объем впрыска, см³0.5
Частота впрыска, впрыск/мин160
Количество фаз1 (220-240 В)
Потребляемая мощность, Вт14
СоединениеВнутреннее 4 мм / внешнее 6 мм
Степень защитыIP65
Комплектация
  • Дозирующий насос Aquaviva DPT200
  • Донный обратный клапан
  • Подпружиненный клапан впрыска
  • Кронштейн для настенного крепления
  • Полиэтиленовая трубка подачи: 2 м
  • ПВХ трубка всасывания: 4 м
  • Уплотнения FPM и ЕPDM
ПроизводительAquaviva
Страна производстваИталия
Гарантия24 месяца
