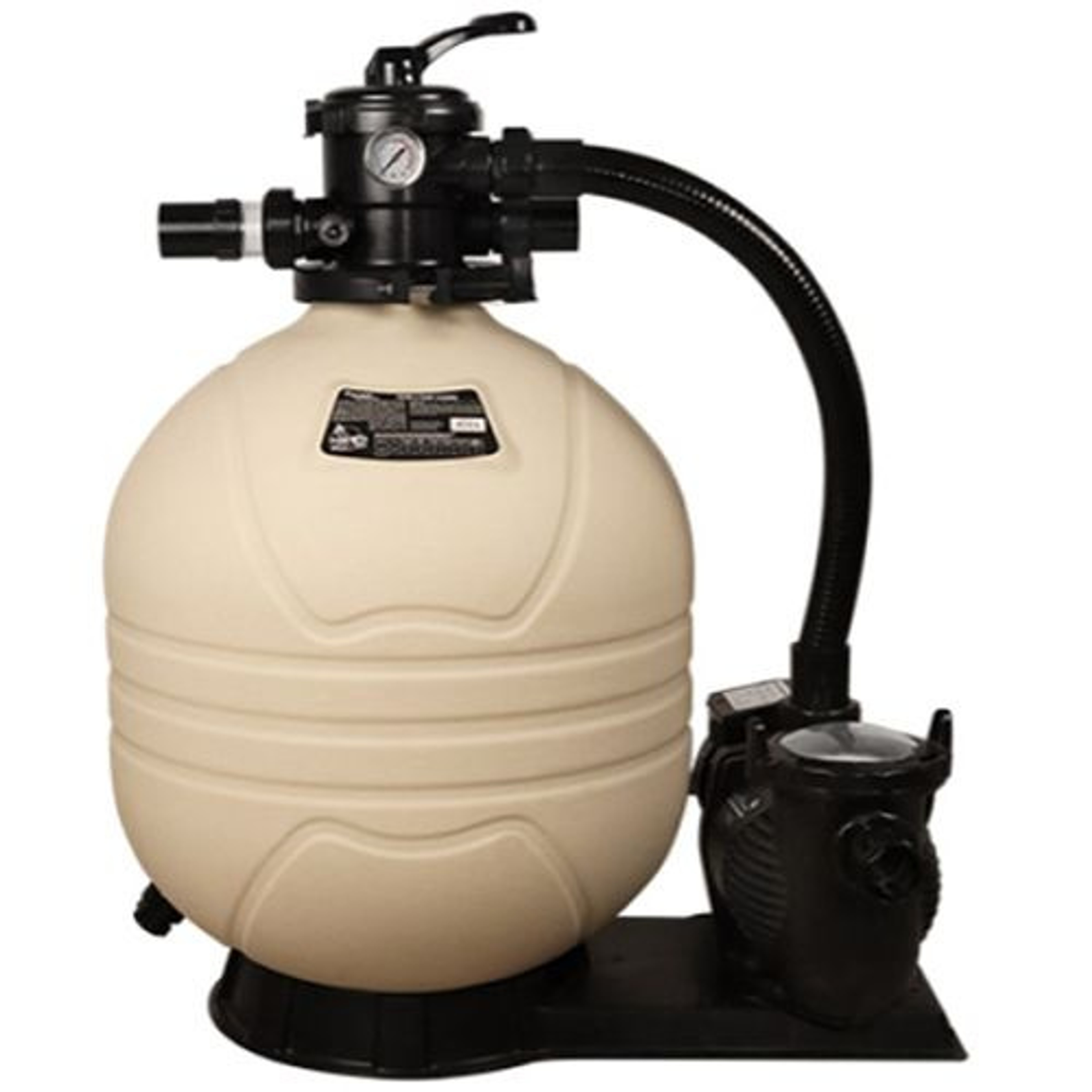

Фильтрационная установка Aquaviva FSM17 (7 м3/ч, D425)
83 403 ₽
Есть в наличии в городе:
Код товара:
27321
- Специальные условия для монтажных организаций
- Обмен и возврат товара в течение 30 дней после покупки
- Собственный сервисный центр
0 Отзывы
Фильтрационная установка Aquaviva FSM17 – это песочная система очистки воды с верхним типом подключения. Предназначена для обслуживания домашних бассейнов объемом до 28 000 л.
Корпус фильтра выполнен из высокопрочного ПВХ и АБС-пластика, устойчивых к коррозии, воздействию ультрафиолета и химических реагентов. Односкоростной насос с префильтром серии SPH, изготовлен из АБС-пластика и стекловолокна.
Система комплектуется 6-режимным клапаном управления фильтрацией и манометром.
-
Высокая степень очистки
до 50 мкм -
Возможность установки на открытом воздухе
-
Легкий монтаж
и обслуживание -
Гарантия на фильтр
Фильтрационная установка
Aquaviva FSM17
Фильтрационная установка Aquaviva FSM – это отличный вариант для очистки воды механическим способом. Установка предназначена для бассейнов объемом до 28 м³. Фильтрационная установка состоит из насоса и песочного фильтра.
Циркулярный насос Aquaviva SPH075 с мощностью 0.75 кВт отличается тихой работой и обладает классом изоляции 155 (F), водонепроницаемостью IPX5, уровнем теплозащиты F. Автоматическая защита от высоких температур гарантирует высокую эффективность работы насоса и долги срок службы. Сетчатый префильтр объемом 2 л задерживает крупный мусор.
Фильтр Aquaviva MFV17 оснащен манометром и специальным шестиходовым клапаном. Хомут для подключения шланга вращается на 360 градусов. Для фильтрации используется кварцевый или стеклянный песок фракцией 0.5-0.8 мм. Это обеспечивает механическую очистку воды от частиц до 50 мкм. Корпус фильтра выполнен из полиэтилена высокой плотности, устойчивого к влаге, УФ-излучению, химии для бассейна и коррозии. Фильтрационная установка может размещаться на улице.
-
7 м³/час
Производительность системы
-
425 мм
Диаметр фильтра
-
до 2.8 бар
Максимальное давление
-
28 м³
Рекомендуемый объем бассейна
-
40 кг
Масса песочной засыпки
Конструктивные особенности фильтрационных установок
Aquaviva серии FSM
Aquaviva серии FSM
-
Насос Aquaviva SPH075
-
Фильтр Aquaviva MFV17
-
Литая платформа,устойчивая к коррозии
-
6-ходовой клапанс манометром и индикатором мутности воды -
Цельный зажимной хомут,который вращается на 360° -
Легкость открытия дренажного клапана
-
Насос Aquaviva SPH075Фильтр Aquaviva MFV17Литая платформа,устойчивая к коррозии6-ходовой клапанс манометром и индикатором мутности водыЦельный зажимной хомут,который вращается на 360°Легкость открытия дренажного клапана
Функциональные особенности
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
- 1 ФИЛЬТР (FILTER) - фильтрация воды.
- 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
- 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
- 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
- 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
- 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Производительность
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
Технические характеристики
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
| Модель | FSM17 | FSM20 | FSM24 |
|---|---|---|---|
| Производительность, м³/ч | 7 | 10 | 14 |
| Максимальное давление, бар | 2.8 | 2.8 | 2.8 |
| Площадь фильтрации, м² | 0.14 | 0.20 | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 | 0.5 - 0.8 | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 | 70 | 125 |
| Шестиходовой клапан и манометр | Да | Да | Да |
| Индикатор мутности | Да | Да | Да |
| Модель | FSM17 |
|---|---|
| Производительность, м³/ч | 7 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.14 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM20 |
|---|---|
| Производительность, м³/ч | 10 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.20 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 70 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM24 |
|---|---|
| Производительность, м³/ч | 14 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 125 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
Основные размеры
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
| Модель | Фильтр | Насос | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| FSM17-6W+SPH075 | MFV17 | SPH075 | 195 | 816 | 762.5 | 652 |
| FSM20-6W+SPH100 | MFV20 | SPH100 | 225 | 889 | 800 | 652 |
| FSM24-6W+SPH150 | MFV24 | SPH150 | 280 | 980 | 850 | 652 |
| Модель фильтрационной установки | FSM17-6W+SPH075 |
|---|---|
| Фильтр | MFV17 |
| Насос | SPH075 |
| A, мм | 195 |
| B, мм | 816 |
| C, мм | 762.5 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM20-6W+SPH100 |
|---|---|
| Фильтр | MFV20 |
| Насос | SPH100 |
| A, мм | 225 |
| B, мм | 889 |
| C, мм | 800 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM24-6W+SPH150 |
|---|---|
| Фильтр | MFV24 |
| Насос | SPH150 |
| A, мм | 280 |
| B, мм | 980 |
| C, мм | 850 |
| D, мм | 652 |
Разборная схема
фильтрационной установки Aquaviva FMS17
фильтрационной установки Aquaviva FMS17
| № | Название детали | Количество, шт. | Код детали |
|---|---|---|---|
| 1 | 6-ходовой 1,5-дюймовый клапан с 3 штуцерами 1,5 дюйма и манометром (черный) | 1 | 88281550B |
| 2 | Пластиковый манометр с уплотнительным кольцом | 1 | 6021013 |
| 2 | Разъем для манометра/стопора | 1 | 1111048 |
| 3 | Набор штуцеров 1,5 дюйма (черный) с уплотнительным кольцом | 3 | 89280102B |
| 4 | Гайка M6 | 1 | 3021035 |
| 5 | Комплект зажима | 10 | 89012512 |
| 6 | Гайка в форме звезды | 1 | 1111101 |
| 7 | Винты M6×110 мм | 1 | 3011166 |
| 8 | Уплотнительное кольцо | 1 | 2010007 |
| 9 | Бак фильтра для MFV17 | 1 | 89012501 |
| 10 | Боковой узел с центральной трубкой для MFV17 | 1 | 89012507 |
| 11 | Сепаратор | 1 | 1172007 |
| 12 | Дренажный клапан | 1 | 89011601 |
| 13 | Основание фильтра 16-21 дюймов для MFV17, MFV20 | 1 | 1111059 |
| 14 | Гайка для крышки | 1 | 1021143 |
| 15 | Прозрачная крышка | 1 | 1041057 |
| 16 | Уплотнительное кольцо для крышки | 1 | 2010253 |
| 17 | Корзина | 1 | 1112080 |
| 18 | Муфта соединительная 1.5 дюйма | 2 | 89023801 |
| 19 | Корпус насоса | 1 | 1021144 |
| 20 | Сливная пробка с уплотнительным кольцом | 2 | 89021307 |
| 21 | Уплотнительное кольцо для диффузора | 1 | 2010245 |
| 22 | Диффузор | 1 | 1112081 |
| 23 | Винт для рабочего колеса с уплотнительным кольцом | 1 | 89020719 |
| 24 | Крыльчатка для SPH075 (50 Гц) | 1 | 1311057 |
| 25 | 3/4 дюйма Механическое уплотнение | 1 | 4015046 |
| 26 | Уплотнительное кольцо для фланца | 1 | 2010246 |
| 27 | Фланец | 1 | 1021145 |
| 28 | Винт M8*35 с шайбой для двигателя | 4 | 89020720 |
| 29 | Винт M8*30 | 4 | 3011075 |
| 30 | Двигатель YYD-8022E для SPH075 | 1 | 4020116 |
| 31 | База | 1 | 1112082 |
| 31 | Подушка арки для базы | 1 | 2010211 |
| 32 | Подушка арки для кабельной коробки | 1 | 2011073 |
| 33 | Выключатель перегрузки PE77-8A/250VAC для SPH150 | 1 | 4015015 |
| 34 | Конденсатор для насоса SS/SD/SQ/SP/ ST100-120 и SC075 и SPH075 | 1 | 4016012 |
| 35 | Кабельная коробка | 1 | 89022112 |
| 36 | Крышка вентилятора | 1 | 1321031 |
Схема монтажа
фильтрационных установок Aquaviva серии FSM
фильтрационных установок Aquaviva серии FSM
- 1 Фильтрационная установка Aquaviva серии FSM
- 2 Дренаж в канализацию
- 3 Бассейн
- 4 Система обеззараживания Sugar Valley Aquascenic HD
- 5 Дозирующий насос реагента pH
- 6 Средство для коррекции pH
О компании Aquaviva
Aquaviva – ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов, аквапарков и спа. Многолетний опыт производственного процесса и использование новейших технологий направлены на постоянное улучшение качества и способность адаптировать продукцию под клиента. Разработчики воплотили в жизнь огромное количество проектов по водоочистке, водоподготовке, дезинфекции и фильтрации воды как для частных, так и для промышленных целей.
Высококачественные материалы, строгий контроль и автоматизация производства – гарантия надежной, долговечной и высокотехнологичной продукции Aquaviva. Инновационные технологии и активная динамика развития производственных линий позволяют быть на шаг впереди своих конкурентов.
Руководствуясь принципами честности и открытости, компания Aquaviva завоевала уважение и признание клиентов по всему миру.
Характеристики
| Заводской артикул | 9 070 602 |
|---|---|
| Скачиваемые материалы | Инструкция |
| Назначение | Домашние бассейны |
| Тип фильтра | Песочный |
| Корпус фильтра | ПВХ и ABS пластик |
| Макс. объем обслуживаемого бассейна, л. | 28 000 |
| Диаметр фильтра, мм | 425 мм |
| Макс. пропускная способность, м³/ч | 7 |
| Максимальное рабочее давление, Бар | 2.8 |
| Загрузка песка, кг | 40 |
| Фракция песка, мм | 0.5 - 0.8 |
| Тип подключения | Верхнее |
| Соединение | 1.5" |
| Дополнительно |
|
| Комплектация |
|
| Размер | 816х762.5х652 мм |
| Производитель | Aquaviva |
| Страна производства | Китай |
| Гарантия | 24 месяца |
