Фильтрационная система Aquaviva FSF650

97 060 ₽
Есть в наличии в городе:
Код товара:
4821
  • Специальные условия для монтажных организаций
  • Обмен и возврат товара в течение 30 дней после покупки
  • Собственный сервисный центр
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв

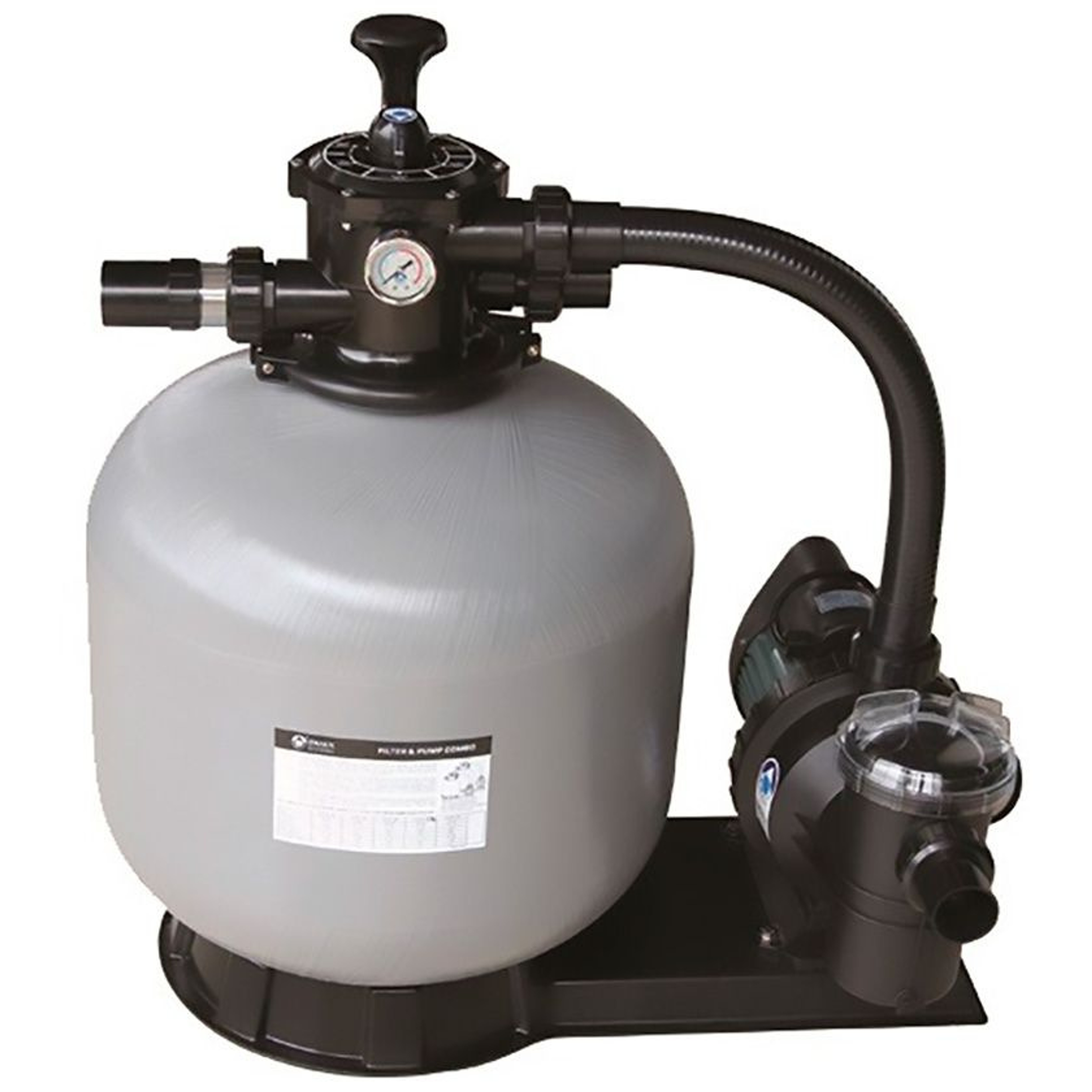

Песочная система очистки воды с верхним подключением для частных плавательных бассейнов. Одна из наиболее популярных серий фильтрационных установок в мире. Бак изготовлен из полипропилена, усиленного стекловолокном. Мотанный корпус имеет специальную защитную пропитку. Насос с префильтром серии SC. Полностью готовая к использованию система укомплектована 6-режимным клапаном управления фильтрацией, соединительными муфтами, манометром. В комплекте установочная платформа. Фильтрационная установка Emaux FSF650 оптимально подойдет для очистки бассейнов объемом до 62 тыс.л.

  • Производительность: 15.6 м³/час
  • Насос: 1,3 кВт (1.5 л.с.)
  • Подключение: 50 мм

фильтрационная установка FSF 650 (15,6 м3/ч, D635)

  1. простая установкабыстрый монтаж за счёт обжимного хомута с углом вращения на 360˚
  2. легкость в управлениивыбор режима работы осуществляется 6-ти позиционным вентилем
  3. БЫСТРЫЙ КОНТРОЛЬбыстрый контроль давления с помощью манометра высокой точности
  4. ДОПОЛНИТЕЛЬНАЯ ФИЛЬТРАЦИЯнасос системы оснащен префильтром с прозрачной крышкой
  5. качественные материалымотанный корпус фильтра из полимерного сплава и стекловолокна
  6. надежность и долговечностьсистема не боится коррозии, воздействия химии и UV-излучения
  7. тип подключенияфильтрационная установка с верхним типом подключения

Фильтрационная система Aquaviva FSF650 – оптимальное решение для механической очистки домашних бассейнов, объемом до 63 тысяч литров.

Система обеспечивает очистку воды от загрязнений механического типа тонкостью до 30 микрон.

Производительность фильтрации составляет 15.6 м3/ч (максимальное значение).

Система включает в себя установочную платформу, фильтр и насос с префильтром. Фильтр V650, с диаметром емкости 635 мм, имеет верхний тип подключения. Подсоединение к системе осуществляется через входы/выходы на 50 мм.

Для заполнения фильтровальной емкости рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5-0.8 мм. Загрузка наполнителя составляет 145 килограмм.

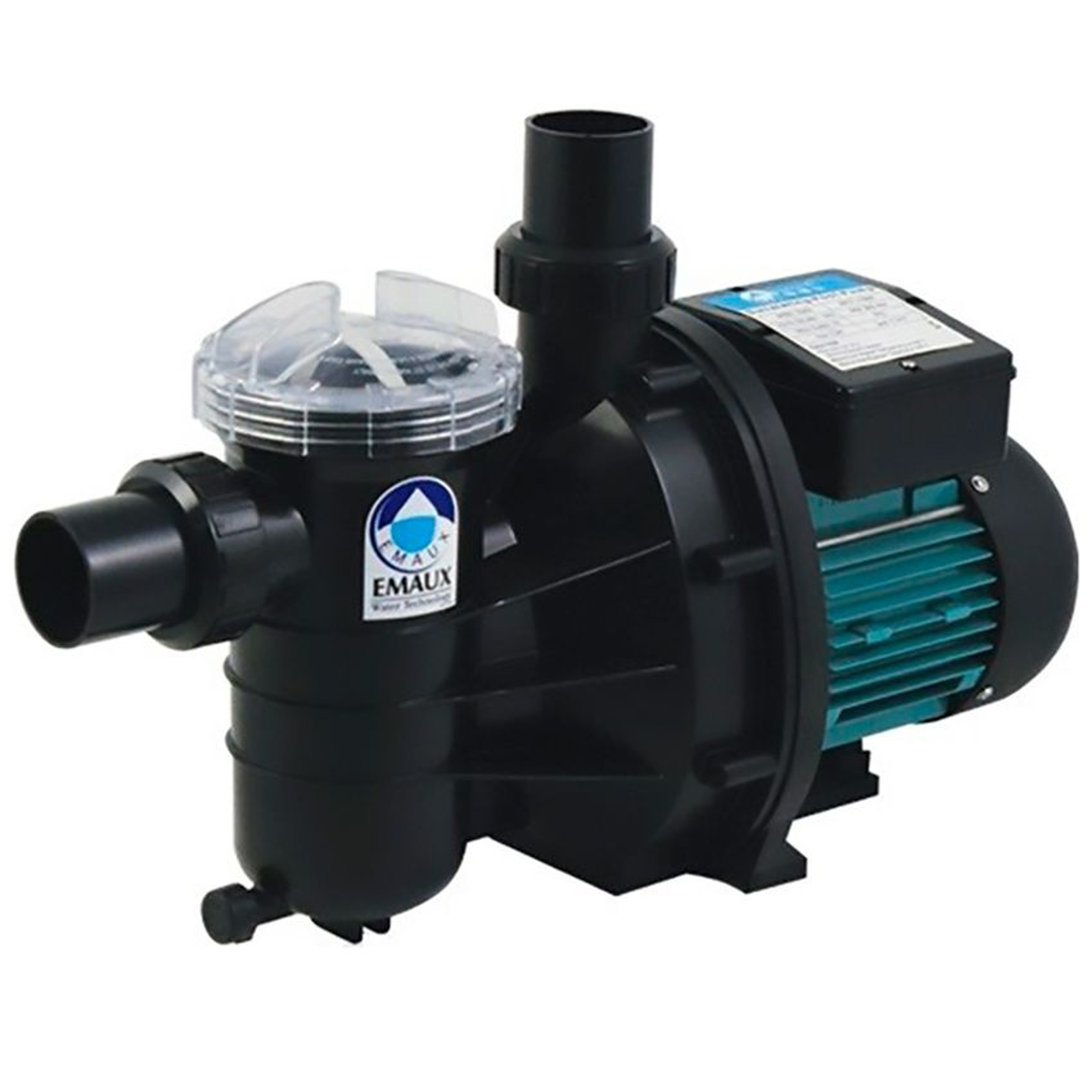

Циркуляция и подача воды на фильтр и обратно в бассейн обеспечивается насосом серии SC150, мощностью 1.3 кВт (1.5 л.с.).

ОСОБЕННОСТИ КОНСТРУКЦИИ
Aquaviva FSF

  1. Диаметр фильтрующей емкости 635 мм
  2. Масса песочной засыпки 145 кг
  3. Рекомендуемый объём бассейна 63 000 л
  4. Производительность фильтра 15,6 м³/час

Корпус фильтрующей бочки выполнен из полимерного сплава, укрепленного стекловолокном. Тип корпуса фильтра – мотанный.

Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет.

Максимальное давление на фильтр составляет до 2.5 Бар. Температурный диапазон обрабатываемой жидкости до +43 °С.

Обжимной хомут, который может вращаться на 360 градусов, крепится к управляющему клапану и упрощает монтаж фильтра.

Внизу емкости расположен дренажный клапан с пробкой

ПРОПУСКНАЯ СПОСОБНОСТЬ Aquaviva FSF НА ОСНОВЕ ДВИГАТЕЛЯ 220 В/50 ГЦ

тЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Aquaviva FSF

Код Модель Фильтр Насос Соединение Песок (кг) A (мм) B (мм) C (мм) D (мм) Производительность
88032009 FSF350-6W V350 SS 033 1.5" / 50 мм 20 160 680 555 355 4.32 м³/ч
88032110 FSF400-6W V400 SS 050 1.5" / 50 мм 35 175 759 760 410 6.48 м³/ч
88032211 FSF450-6W V450 SS 075 1.5" / 50 мм 45 210 813 760 455 8.10 м³/ч
88032324 FSF500-6W V500 SC 100 1.5" / 50 мм 85 235 856 760 535 11.10 м³/ч
88032425 FSF650-6W V650 SC 150 1.5" / 50 мм 145 300 961 760 635 15.60 м³/ч
Код 88032009 88032110 88032211 88032324 88032425
Модель FSF350-6W FSF400-6W FSF450-6W FSF500-6W FSF650-6W
Фильтр V350 V400 V450 V500 V650
Насос SS 033 SS 050 SS 075 SS 100 SS 150
Соединение 1.5" / 50 мм 1.5" / 50 мм 1.5" / 50 мм 1.5" / 50 мм 1.5" / 50 мм
Песок (кг) 20 35 45 85 145
A (мм) 160 175 210 235 300
B (мм) 680 759 813 856 961
C (мм) 555 760 760 760 760
D (мм) 355 410 455 535 635
Производительность 4.31 м³/ч 6.48 м³/ч 8.10 м³/ч 11.10 м³/ч 15.60 м³/ч

РАЗБОРНАЯ СХЕМА ФИЛЬТРАЦИОННОЙ УСТАНОВКИ Aquaviva FSF

Артикул Название Кол-во
1 88280105 1.5" клапан с верхним типом подключения 1
2 89280101 1.5" соединительная муфта со смотровым окном 1
3 06011029 Маслянный манометр 1
3 01111048 Уплотнительное соединение 1
4 89280102 1.5" соединительная муфта 1
5 89032004 FSF350-6W соединительный шланг 1
5 89032103 FSF400-6W соединительный шланг 1
5 89032201 FSF450-6W соединительный шланг 1
5 89032301 FSF500-6W соединительный шланг 1
5 89032401 FSF650-6W соединительный шланг 1
6 02011104 Уплотнительное соединение для насоса 1
7 08030007 FSF350-6W Насос (SS033) 1
7 88022403 FSF400-6W Насос (SS050) 1
7 88022404 FSF450-6W Насос (SS075) 1
7 88021705 FSF500-6W Насос (SC100) 1
7 88021707 FSF650-6W Насос (SC150) 1
8 89032001 Винты 1
9 01181052 Фиксаторы 1
10 89010107 Сливная пробка 2
11 01111056 FSF350-6W Подствака 4
11 01111053 FSF400-FSF450 Подствака 1
12 01172007 Сепаратор для забора очищенной воды (115mm) 8
12 01172008 Сепаратор для забора очищенной воды (126mm) 8
13 89010106 V350 Коллектор фильтра 1
13 89010116 V400 Коллектор фильтра 1
13 89010105 V450 Коллектор фильтра 1
13 89010104 V500 Коллектор фильтра 1
13 89010103 V650 Коллектор фильтра 1
14 89010115 V350 Корпус фильтра 1
14 89010113 V400 Корпус фильтра 1
14 89010112 V450 Корпус фильтра 1
14 89010111 V500 Корпус фильтра 1
14 89010110 V650 Корпус фильтра 1
15 02011134 Уплотнительное кольцо 1
16 89010119 M6*50 Винт с гайкой 2
16 01271010 Хомут 2


Характеристики
Характеристики
Заводской артикулFSF650
Скачиваемые материалы
НазначениеДомашние бассейны
Тип фильтраПесочный
Корпус фильтраПолипропилен, усиленный стекловолокном
Макс. объем обслуживаемого бассейна, л.62 500
Диаметр фильтра, мм635
Макс. пропускная способность, м³/ч15.6
Максимальное рабочее давление, Бар2.5
Загрузка песка, кг145
Фракция песка, мм0.5 - 0.8
Тип подключенияВерхнее
Соединение50 мм
Дополнительно
  • Насос 1.3 кВт (1.5 л.с.), 220В, IPX5, 130
  • 6-ходовой кран для смены режимов
Комплектация
  • Фильтр Emaux V650
  • Насос Emaux SC150
  • 6-режимный клапан MPV
  • Соединительные муфты для подключения к трубе под вклейку 50 мм
  • Инструкция
Размер961x760 мм
Вес, кг37.1
ПроизводительAquaviva
Страна производстваКитай
Гарантия24 месяца на фильтрационную емкость, 12 месяцев на остальные комплектующие
