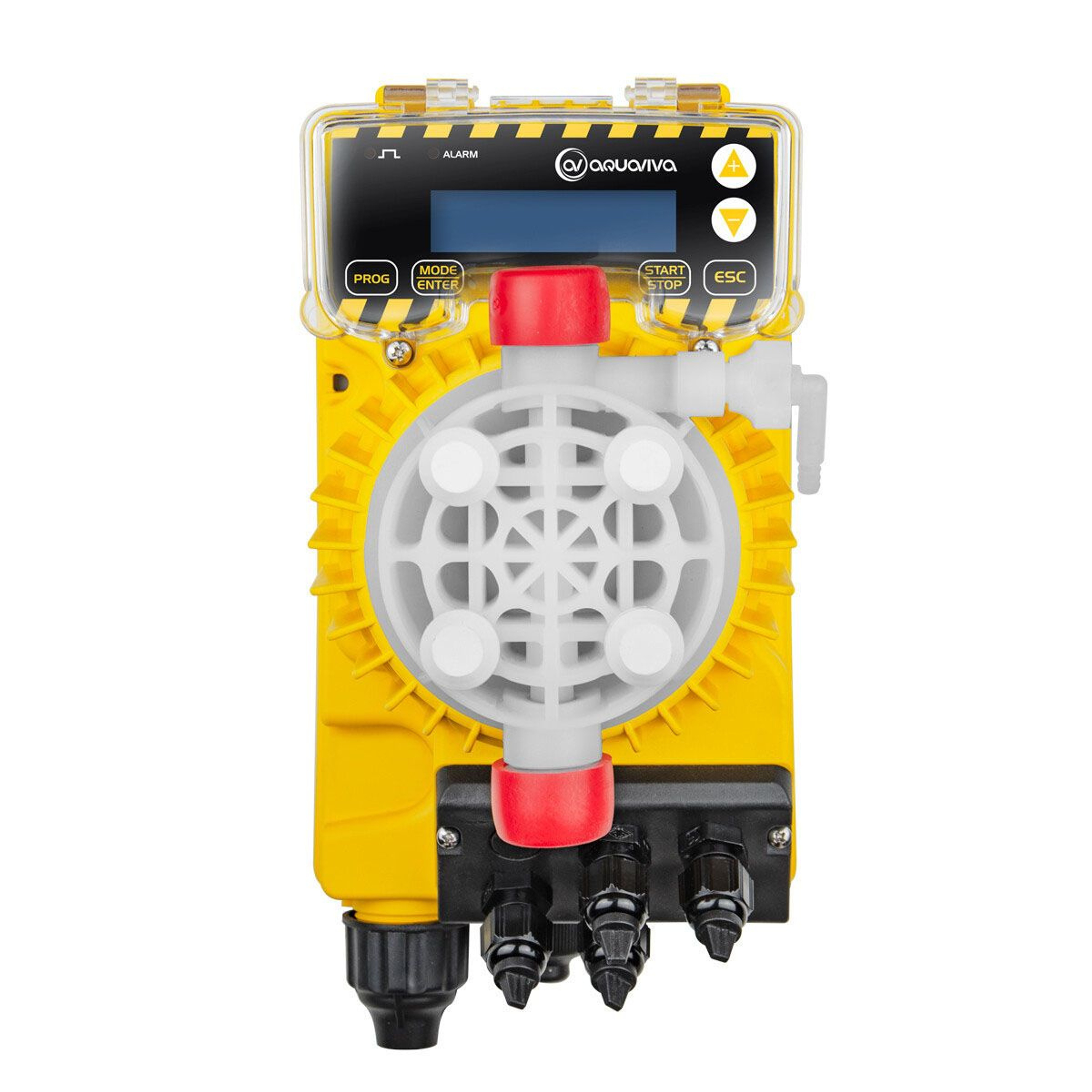

Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч

82 236 ₽
Есть в наличии в городе:
Код товара:
19527
  • Специальные условия для монтажных организаций
  • Обмен и возврат товара в течение 30 дней после покупки
  • Собственный сервисный центр
Рейтинг:
0% of 100
0
0  Отзывы
Добавить отзыв
Цифровой мембранный дозирующий насос Aquaviva TPG803 Universal - это идеальный вариант для автоматического дозирования химии в бассейн объемом до 1 500 м³. Aquaviva TPG803 - это улучшенная версия модели APG803. В отличие от предыдущей модели, TPG800 имеет цифровой LCD-дисплей, а также оснащен дополнительными функциями: таймер, сбор статистики, установка пароля, вход для дистанционного управления и режим PPM. Пропорциональное дозирование осуществляется согласно сигналу или от сигнала станции управления дозацией Aquaviva. Также насос предусматривает ручную настройку производительности как в пропорциональном, так и в постоянном режиме работы.
  • Производительность: 0.1 до 54 л/ч (в зависимости от давления в системе трубопровода)
  • Допустимое давление в системе трубопровода: от 1 до 5 бар
  1. Идеальное решение
для простого и быстрого ухода за водой:
    насос самостоятельно добавляет химию в бассейн
  2. Автодозация любой жидкой химии
    для бассейнов объемом до 1 500 м³
  3. Суперпрочная мембрана из PTFE,
    стойкая к химреагентам, обеспечивает надежность и долговечность
  4. Режим дозирования
    по таймеру
  5. Пропорциональная дозация от внешнего импульса дозирующей станции:
    от 4 до 20 мА или от 20 до 4 мА
  6. Пропорциональная дозация от сигнала водосчетчика:
    n впрысков на 1 сигнал или 1 впрыск на n сигналов
  7. Сделано в Италии
Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч

Мембранный дозирующий насос Aquaviva с цифровым управлением и регулируемой производительностью от 0.1 до 54 л/ч - это идеальное решение для точного дозирования химии в бассейн не требующее участия человека.

Пропорциональное дозирование осуществляется согласно сигналу водосчетчика (есть несколько доступных режимов) или согласно сигналу станции дозации Aquaviva. Cтанция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.

Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в пропорциональном, так и в постоянном режиме работы. Это позволяет настроить дозацию любого реагента в нужном объеме.

Рекомендутся подключить датчик контроля уровня - он остановит работу насоса при исчерпании жидкого реагента. Датчик входит в комплект поставки с дозирующим насосом. Уровень пылевлагозащиты IP65 гарантирует надежную работу устройства.

  1. Тип насоса:
    мембранный
  2. Производительность:
    от 0.1 до 54 л/ч
    *В зависимости от давления в системе трубопровода
  3. Настройка производительности:

    от 0 до 100%
  4. Объем впрыска:

    от 1.1 до 3 см³
  5. Частота впрыска:
    от 0 до 300 в минуту
  6. Допустимое давление
в системе трубопровода:

    от 1 до 5 бар
  1. Дозирующая головка насоса
    Из химически стойкого PVDF с фитингами
  2. Цифровая панель с LCD-экраном
  3. Тефлоновая мембрана стойкая
к химическим реагентам
    Срок службы более 5 лет
  1. Автодозация
    Автоматическое добавление нужной дозы реагента по заданным условиям
  2. Гибкая настройка
    Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
  3. Химически стойкие шариковые клапаны
    Из керамики
Ручной режим дозирования
В случае необходимости можно вручную отрегулировать максимальную производительность насоса - от 0 до 100%, то есть от 0.1 до 54 л/час.

Доза реагента отображается в следующих единицах измерения (на выбор): мл/мин, л/ч, впрыск/мин, галлон/ч. При выставленном значении - 100% производительность составляет от 20 до 54 л/ч (зависит от давления в системе водоснабжения бассейна).
Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
1. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 4 до 20 мA:
  1. Сигнал 4 мA - насос прекращает дозировать реагент.
  2. Сигнал 20 мА - насос дозирует химический реагент с максимальной производительностью.
2. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 20 до 4 мA:
  1. Сигнал 4 мА - насос дозирует химический реагент с максимальной производительностью.
  2. Сигнал 20 мА - насос прекращает дозировать реагент.
Установить объем впрыска химического состава от 0 до 100% можно с помощью меню программирования.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
С помощью меню программирования можно установить время подачи реагента и его необходимый объем. Также можно в настройках задать нужную концентрацию и объем порции впрыска дозируемого раствора. Насос самостоятельно рассчитает требуемую частоту дозации, которую можно отрегулировать при необходимости. Выберите тип дозации - импульс/литр или литр/импульс:
Умножение сигнала 1:n
Данная функция позволяет увеличить количество впрысков на 1 получаемый насосом импульс
Деление сигнала n:1
Данная функция позволяет уменьшить количество впрысков. Можно задать количество импульсов, необходимых для осуществления 1 впрыска реагента.
Режим "Доза"

В этом режиме насос осуществляет подачу дозы реагента при получении внешнего импульсного сигнала (например, в случае замыкания контактов). Чтобы включить режим "Доза», нужно задать время (в течение которого должен дозироваться реагент) и желаемый обьем. При получении импульсного сигнала, насос осуществит подачу химического состава. Например, можно задать, чтобы насос дозировал в течение 1 минуты 50 мл реагента.

Режим "Р. Р. М."

В этом режиме насос-дозатор может самостоятельно готовить раствор необходимой концентрации. Для этого необходимо установить соотношение импульсов водосчетчика к литру или литров к импульсу водосчетчика. Также можно установить концентрацию дозируемого реагента, требуемую концентрацию дозируемого реагента в трубопроводе или объем порции одного впрыска насоса.

Режим дозирования по таймеру

Этот режим применяется при получении сигнала от внешнего источника. В случае его получения, насос дозирует химический раствор в заданном объеме. Объем устанавливается в мл. Источником внешнего сигнала может быть разнообразное оборудование: станция контроля качества воды, система фильтрации, кнопка, и др. Режим дозирования по таймеру имеет три варианта:

1. Дозирование химического состава осуществляется при поступлении сигнала.
2. Дозирование реагента с задержкой после поступления сигнала. Время задержки можно задать в минутах или часах.
3. Дозирование реагента с заданной периодичностью после поступления внешнего сигнала. Данная функция полезна, например, при добавлении флокулянта, который рекомендуется частями дозировать в воду бассейна.


При необходимости, задержку дозации можно включить вместе с периодичным дозированием.

LCD-дисплей
  1. Светодиодные индикаторы работы насоса и сигнала тревоги
    1. Включение/выключение насоса
    2. Сброс сигнала тревоги
Используются для настройки и и перемещения по меню
  1. Вход и выход из меню программирования дозации
    1. Показывает на дисплее программируемые значения в режиме работы
    2. Увеличивает или уменьшает значение параметра при одновременном нажатии с кнопками + или -
Функциональные возможности дозирующего насоса

1 2 Подключение реле для подачи сигнала тревоги:
дает возможность в удаленном режиме контролировать наличие реагента.
Реле приобретается отдельно.

3 4 Подключение к станции управления дозацией Aquaviva:
позволяет устанавливать дозу реагента согласно входному сигналу от 4 до 20 мА.
Станция приобретается отдельно.

5 6 Подключение выносной кнопки запуска и остановки:
позволяет установить кнопку дистанционного управления дозирующим насосом в наиболее удобном месте.
Кнопка приобретается отдельно.

7 8 Подключение водосчетчика:
позволяет управлять дозировкой реагента согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.

9 10 Подключение датчика протока:
Останавливает подачу реагентов в случае отсутствия циркуляции воды (например, при поломке/остановке фильтрационного насоса).
Датчик приобретается отдельно.

11 Подключение датчика контроля уровня жидкого реагента:
кесли раствор с химическим реагентом заканчивается, индикатор на панели управления загорается красным цветом. Работа насоса останавливается, предотвращая его поломку.
Датчик поставляется в комплекте с дозирующим насосом.

Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна

Производительность насоса можно отрегулировать от 0.1 до 54 л/час в зависимости от давления в трубопроводе.
Как правило, давление в трубопроводе бассейна не превышает 2 бар, при необходимости можно увеличить
скорость дозирования до 40 л/час.

Характеристики
Тип насоса Мембранный
Материал мембраны PTFE
Тип дозирования Постоянное и пропорциональное
Тип управления LCD-дисплей +клавиатура
Возможность регулировки производительности, л/ч Да, можно регулировать:
• от 0 до 100 %
• впрыск/мин
• л/ч
• галлон/ч
• мл/мин
Подключение электродов pH Нет
Подключение электродов Rx Нет
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону Нет
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится Нет
Функция OFA - аврийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время Нет
Подключение датчика уровня жидкого реагента Да (датчик в комплекте)
Подключение датчика протока Да, датчик приобретается отдельно
Подключение датчика температуры Нет
Подключение выносной кнопки удаленного управления Да, старт/стоп/пауза, кнопка приобретается отдельно
Подключение водосчетсчика с импульсным входом Да (водосчетчик приобретается отдельно)
Подключение к станции управления дозацией Aquaviva Да, пропорциональное дозирование в зависимости от сигнала (от 4 до 20 мА или от 20 до 4 мА)
Задержка включения Да
Задержка калибровки Нет
Сбор статистики Да
Таймер Да
Пароль Да
Допустимое давление в трубопроводе, бар до 5
Средний объем впрыска, см³ от 1.1 до 3
Производительность, л/ч от 0.1 до 54
Производительность, впрыск/м от 0 до 300
Размер соединительной трубки (внутренний/внешний), мм 8/12
Степень пылевлагозащиты IP65
Материал корпуса РР
Материал дозирующей головки насоса PVDF
Материал шаров в клапанах Керамика
Материал обратного клапана PVC
Питание, В 220
Мощность, Вт 12-22
Разборная схема
  1. 1
    Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
  2. 2
    Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
  3. 3
    Мембрана
  4. 4
    Лицевая панель с LСD-дисплеем и клавиатурой
  5. 5
    Плата управления
  6. 6
    Задняя панель корпуса
  7. 7
    Крепежный кронштейн
Габариты
Комплектация
  1. 1
    Мембранный дозирующий насос Aquaviva TPR803 Smart Plus pH/Cl 0.1-54 л/ч
  2. 2
    Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
  3. 3
    Фильтр забора реагента
  4. 4
    Инжекционный клапан впрыска
  5. 5
    Комплект фитингов
  6. 6
    Комплект винтов
  7. 7
    Уплотнительные сальники из FPM и EPDM
  8. 8
    Трубка из PE для подачи реагентов, 2 м
  9. 9
    Трубка из PVC для всасывания реагентов, 4 м
  10. 10
    Датчик уровня реагента
  11. 11
    Крепление датчика уровня
  12. 12
    Трубка для сброса излишнего давления в дозирующей головке
Общий принцип работы мембранных насосов
Соленоидные (мембранные) насосы - наиболее востребованы в сфере дозирующего оборудования. Они более компактны, чем электромоторные и поршневые модели, при этом значительно превосходят перистальтические насосы по производительности. Мембранный дозирующий насос может прокачивать необходимый объем реагента даже при повышенном давлении, благодаря этому может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает перекачиваемый раствор через рабочую головку устройства. Мембрана приводит в движение шток, работающий от соленоида (электромагнитной катушки).

Керамические клапаны шарикового типа (стойкие к химическим составам), препятствуют возврату жидкости в обратном направлении.

В мембранных насосах именно мембрана является основным узлом, контактирующим с химическим раствором.

Дозирующие насосы Aquaviva используют надежные мембраны PTFE из политетрафторэтилена, их рабочий цикл составляет не менее 5 лет.


Мембрана для дозирующих насосов Aquaviva
Мембрана - это основной элемент дозирующего насоса, который контактирует с химическими растворами. В насосах Aquaviva используются высококачественные мембраны, изготовленные исключительно из тефлона PTFE. Этот полимерный материал прекрасно зарекомендовал себя при работе с агрессивными химическими реагентами.

PTFE не разрушается под воздействием дезинфицирующих средств, щелочей и кислот. Срок службы тефлоновой мембраны составляет не менее 5 лет непрерывной работы. Рабочая головка - съемная. Это дает возможность легко заменить мембрану насоса, без необходимости разбирать весь насос.

Схема установки
О компании Aquaviva

Бренд Aquaviva - ведущий производитель оборудования, аксессуаров и комплектующих для бассейнов и SPA. Широкий ассортимент продукции представлен в следующих направлениях: фильтры и насосы, оборудование для обработки воды и ухода за бассейном, осушители и водопады, освещение, трубы и фитинги, комплектующие и аксессуары.

Производственные мощности компании Aquaviva расположены в странах Европы и Азии. Надежность продукции подтверждают многочисленные сертификаты качества и соответствия производственным стандартам мирового класса.

Компания Aquaviva - это многолетний опыт работы, надежная и инновационная продукция, конкурентная цена.

Характеристики
Характеристики
Заводской артикулTPG803NHP0005
Скачиваемые материалыИнструкция
Вид насосаМембранный
Рекомендуемый объем бассейна, м³До 1500
Производительность, л/чот 0.1 до 54 (в зависимости от давления в системе трубопровода)
РегулировкаАвтоматическая, Ручная
Цифровая панель управленияДа
Возможности насоса
  • Режим работы - MANUAL
  • Возможность регулировки производительности от 0 до 100%
Постоянный режим дозированияДа
Система дозированияПропорционально
Пропорциональный режим дозированияДа
Дозирование по таймеруДа
Подключение датчика уровняДа (датчик идет в комплекте)
Подключение датчика протокаДа (датчик приобретается отдельно)
Подключение датчика температурыНет
Подключение водосчетчика с импульсным выходомДа (водосчетчик приобретается отдельно)
Подключение выносной кнопки удаленного управленияДа (приобретается отдельно)
Подключение к станции управления дозацией AquavivaДа (станция приобретается отдельно)
Материал головки насосаPVDF
Материал мембраныPTFE
Материал шарика крышки насосаКерамика
Средний объем впрыска, см³от 1.1 до 3
Частота впрыска, впрыск/мин0 до 300
Рекомендуемая высота всасывания, м1
Максимальная высота всасывания, м1.5
Количество фаз1 (220-240 В)
Потребляемая мощность, Втот 12 до 22
СоединениеВнутреннее 8 мм / внешнее 12 мм
Степень защитыIP65
Комплектация
Вес, кг1.5
ПроизводительAquaviva
Страна производстваИталия
Гарантия24 месяца
